鏡像描述
預裝天翼云 SD-WAN智能網關軟件版vCPE，支持客戶快速部署入云服務。推薦配置：CPU 核數≥2， 內存≥4G、掛載彈性IP。僅對ECS的主網卡，并且選擇使用自動分配IPv4地址，掛載彈性IP場景使用。
配置要求
本鏡像推薦配置：vCPU≥2核，內存≥4G，系統盤≥40G。
免責說明
本公司發布的鏡像作為SDWAN虛擬智能網關設備提供入云服務，僅供用戶參考和使用。本公司不對因不當使用該鏡像而導致的任何損害承擔法律責任，用戶應當確保其使用行為符合相關法律法規，并遵守相應協議。
實踐指南
智能網關軟件版（vCPE）是SD-WAN智能網關的軟件鏡像版，使用vCPE無需購買物理設備，vCPE作為鏡像部署在云主機中，使云主機作為一個虛擬智能網關設備為用戶提供更加靈活、便捷的入云服務。開通并部署vCPE后，用戶可以通過SD-WAN智能網關控制臺管理vCPE，并對其進行網絡配置，將用戶的網絡接入云資源池。本文將為您介紹如何在云主機中部署vCPE鏡像。
步驟一：開通SD-WAN 智能網關vCPE實例
登錄天翼云，點擊頁面右上方“控制中心”，進入控制臺。
單擊管理控制臺左上角的
選擇區域。

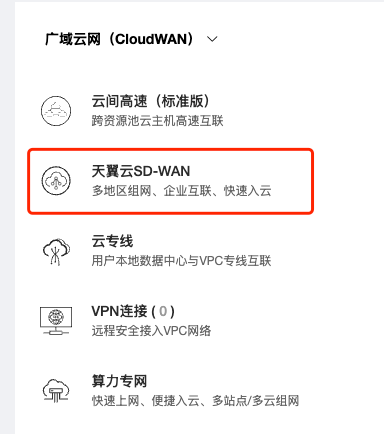

依次選擇“廣域云網（CloudWAN）”，單擊“天翼云SD-WAN”，進入天翼云SD-WAN總覽頁面。
單擊“智能網關”，在智能網關列表頁面，單擊“創建智能網關”按鈕，進入創建智能網關頁面。
根據頁面提示配置參數，關鍵參數信息如下：
| 參數 | 描述 | 樣例 |
|---|---|---|
| 實例名稱 | 長度為1-64字符，以大小寫字母或中文開頭，可包含數字、"."、"_"、"-" | Test-01 |
| 組網方案 | 可選高性能核心網、互聯網直連 | 高性能核心網 |
| 區域 | 所屬位置信息 | 中國內地 |
| 基礎帶寬 | 帶寬大小 | 5Mbps |
| 是否購買設備 | 可選是、否 | 是 |
| 網關形態 | 可選擇硬件版、軟件版 | 軟件版 |
| 設備類型 | vCPE | vCPE |
| 使用方式 | 可選擇單機、雙機備份 | 單機 |
| 購買數量 | 購買智能網關的個數 | 1 |
| 購買時長 | 按需購買 | 1個月 |
| 企業項目 | 企業項目是一種云資源管理方式，企業項目管理服務提供統一的云資源按項目管理，以及項目內的資源管理、成員管理 | default |
提交訂單，確認訂單配置信息，勾選協議，確認下單并支付。
步驟二：開通云服務器
使用鏡像市場-"標準VCPE鏡像-CTyunOS2.0.1-X86 64位"鏡像開通云主機。云主機配置要求：配置要求2c4g以上，推薦計算型云主機，網卡使用自動分配內網IPv4地址，并有用彈性IP，帶寬大小根據需要設置。
登錄天翼云，點擊頁面右上方“控制中心”，進入控制臺。
單擊管理控制臺左上角的
選擇區域。
點擊計算-彈性云主機進入創建云主機頁面。
單擊右上角創建云主機進入云主機購買頁面。
進行基礎配置。
a. 根據業務需求配置“計費模式”、“地域”、“企業項目”、“虛擬私有云”、“實例名稱”、“主機名稱”等。
b. 選擇規格。此處選擇"CPU架構"為"X86計算"、分類可以選 "通用型"或"計算型"，推薦選用計算型。規格為2c4G以上。
c. 選擇鏡像。“鏡像類型”選擇“云鏡像市場”，在云鏡像市場中選擇預置了vCPE的"標準VCPE鏡像-CTyunOS2.0.1-X86 64位"鏡像。d. 設置云盤類型和大小。此處選擇"系統盤"為"通用型SSD"，40GB。
網絡配置
設置網絡，此處"網卡"選擇“單網卡”，設置“自動分配內網地址”；"安全組"根據客戶需求自行配置； "彈性IP"用于連通SDWAN POP接入點，帶寬根據客戶網絡需求進行配置。
高級配置
設置高級配置，包括"登錄方式"、"云主機組"、"用戶數據"。用戶數據需配置為vCPE實例的SN號。vCPE SN號信息可通過“天翼云SD-WAN控制臺->目標智能網關詳情頁->基本信息模塊”查看，操作步驟可參考：查看基本信息。
用戶數據填寫格式如下：
其中，CTCEXXXXXXXXXSN根據客戶訂購的vCPE實例SN號進行替換。
#!/bin/bash
set_sn CTCEXXXXXXXXXSN確認配置信息并支付。
步驟三：激活vCPE實例
登錄控制中心。
在控制中心頁面左上角點擊
，選擇區域。
依次選擇“廣域云網（CloudWAN）”，單擊“天翼云SD-WAN”，進入天翼云SD-WAN總覽頁面。
選擇“智能網關”，單擊目標智能網關vCPE實例“操作”列的“更多-激活”。
根據頁面提示，配置私網網絡地址。
單擊“確定”，開始激活操作。
激活成功后，業務狀態變為“已激活”。
步驟四：綁定SD-WAN網絡實例
登錄天翼云SD-WAN控制臺。
選擇“智能網關”，單擊目標智能網關實例“操作”列的“綁定網絡實例”。
根據頁面提示，選擇要加入的天翼云SD-WAN實例。
單擊“確定”，完成智能網關實例綁定天翼云SD-WAN實例。
步驟五：創建互聯
登錄天翼云SD-WAN控制臺。
選擇“天翼云SD-WAN”，單擊上述已經綁定的目標SD-WAN實例名稱。
進入“設備互聯”頁簽，單擊“添加設備互聯”。
根據頁面提示，選擇要建立互聯關系的兩個智能網關實例。
單擊“確定”，完成在兩個智能網關設備之間建聯。
互聯鏈路建立成功后，您可通過對端智能網關實例的下掛設備訪問vCPE所在VPC下的云主機，測試是否連通。
