硬件連接器關鍵參數對比
| 版本 | 型號 | 轉發性能 | WIFI | 4G模塊 | 5G模塊 |
|---|---|---|---|---|---|
| 入門版 | E1000 | 50M | 不支持 | 不支持 | 不支持 |
| 進階版 | P1000 | 100M | 不支持 | 不支持 | 不支持 |
| P1000-4G-WIFI | 100M | 支持 | 支持 | 不支持 | |
| 高級版 | 5G快線 | 300M | 支持 | 支持 | 支持 |
| 企業版 | C4000 | 1000M | 不支持 | 不支持 | 不支持 |
| C4000-5G | 1000M | 支持 | 支持 | 支持 | |
| 旗艦版 | U6000 | 2000M | 不支持 | 不支持 | 不支持 |

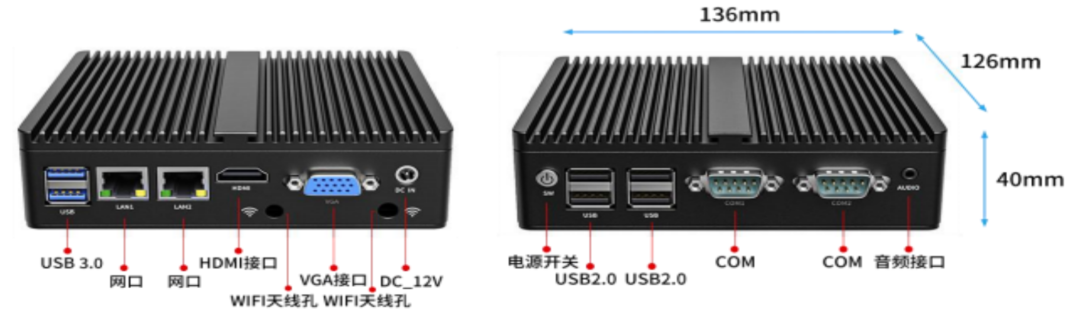

硬件連接器入門版
型號：E1000
| 參數 | 規格 |
|---|---|
| 處理器 | 四核四線程，主頻:2.0GHz |
| 前I/O接口 | 2xRTL8111千兆網口 1x電源適配器接口 1xHDMI，1xVGA, 2xUSB3.0 |
| 后I/O接口 | 4xUSB2.0 2xCOM232（可選1個485） 1x3.5音頻 1x電源按鈕 |
| 其他功能 | 通電開機、定時開機、網絡喚醒、PXE啟動、看門狗 |
| 電源 | DC12V-4A 5.5*2.5 |
| 安全認證 | CE、CCC、FCC、ROHS |
| 機器尺寸 | 136x126x40（mm）（不含底座掛壁） |
| 工作溫度 | -0~+50℃（商用HDD）,-20℃~+50℃（工業SSD）,表面空氣流動 |
| 環境溫度 | 5~90℃相對濕度，無冷凝 |
| 重量 | 整機重量1.35kg、裸機重量0.65kg |
| 包裝尺寸 | 20x17x12（cm） |
硬件連接器進階版
說明
硬件連接器P1000型(xing)號，包含P1000-B、P1000-C兩款(kuan)硬件，將根據庫存情況隨機發貨。如需指定，請聯系您的(de)客戶經理。

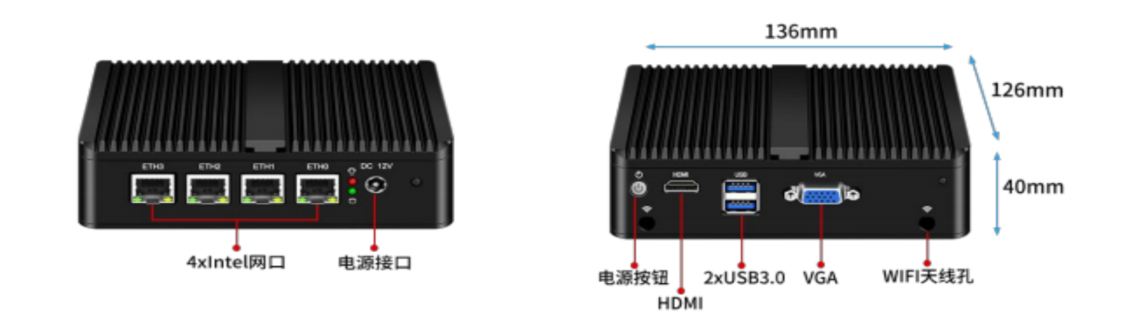

型號：P1000-B
| 參數 | 規格 |
|---|---|
| 處理器 | 四核四線程，主頻:2.0GHz |
| 前I/O接口 | 1個VGA接口 1個HDMI接口 |
| 后I/O接口 | 4xI211千兆網絡 1xHDMI（帶有輸出音頻），1xVGA，1x電源按鈕 |
| 其他功能 | 通電開機、定時開機、網絡喚醒、PXE啟動、看門狗 |
| 電源 | DC12V-4A 5.5*2.5 |
| 安全認證 | CE、CCC、FCC |
| 機器尺寸 | 160x125x36（mm）（不含底座掛壁） |
| 工作溫度 | -0~+50℃（商用HDD）,-20℃~+50℃（工業SSD）,表面空氣流動 |
| 環境溫度 | 5~90℃相對濕度，無冷凝 |
| 重量 | 整機重量1.6kg、裸機重量1kg |
| 包裝尺寸 | 33x23x8（cm） |

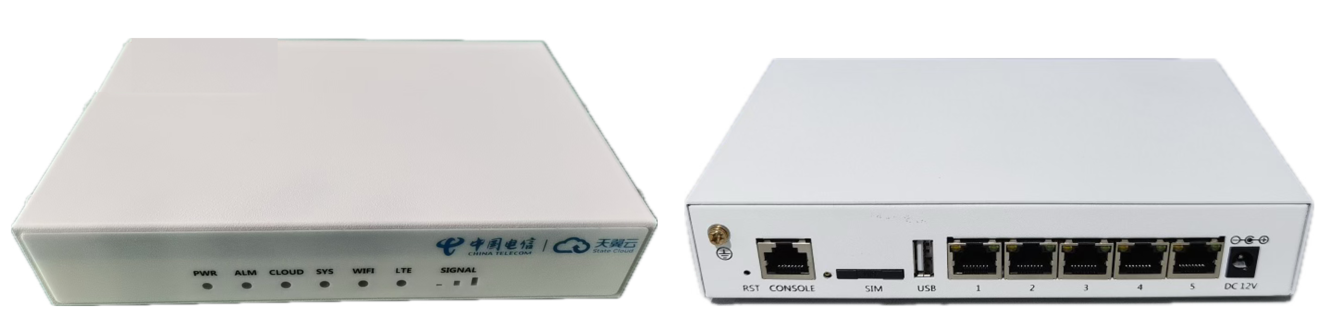

型號：P1000-A/P1000-4G-WIFI
| 參數 | 規格 |
|---|---|
| CPU | 2核，主頻1.6GHz |
| 網口 | 4*GE ，獨立 |
| LTE | P1000不支持 P1000-4G-WIFI支持 |
| WIFI4/5 | P1000不支持 P1000-4G-WIFI支持(chi) |
| USB | 1*USB2.0 |
| 擴展接口 | 1*Mini-PCIe（PCIe/USB), 1*Mini-PCIe&M.2 B key（USB) |
| LED | Power, SYS, CLOUD, WIFI,LTE |
| 看門狗 | 支持 |
| RTC | 支持 |
| 尺寸 | 184mm（長）*116mm（寬）*36mm（高） |
| 重量 | 0.7kg |
| 工作溫度 | -10°C to 45°C 相對濕(shi)度(du)：10％～90％（無凝結(jie)狀(zhuang)態） |
| 環境溫度 | -40°C to 70°C |
LTE模塊參數
| 參數 | 規格 | |
|---|---|---|
| 接口 | PCI Express Mini Card | |
| 基帶 | USIM/SIM | 1.8V SIM 卡 |
| USB 接口 | 高速 USB 2.0,數據傳輸速度可達 480 Mbps | |
| 電源 | 3.0~4.0V(Typ 3.3V/3.8V) | |
| LED | 支持 | |
| 射頻 | 最大發射功率 | WCDMA Bands: 24 +1/-3dBm (Power Class 3) GSM Band 8: 33±2dBm (Power Class 4) GSM Band 3: 30±2dBm (Power Class 1) LTE: +23dBm +2.7/-2.7dB (Power Class 3) TD-SCDMA : 24 +1/-3dBm (Power Class 2) |
| 接收靈敏度 | WCDMA Band 1: ≤ -106.7 dBm GSM Band 3/ Band 8: ≤ -102dBm TD SCDMA Band34/39: ≤ -107.3dBm | |
WIFI模塊參數表
| 參數 | 規格 |
|---|---|
| 型號 | 2.4G/5G可選 |
| 主機接口 | Mini PCI Express 1.1標準 |
| 工作電壓 | 3.3V DC |
| 天線連接器 | 2x 2MIMO |
| 頻率范圍 | 2.4GHz：2.412~2.472 GHz 5GHz：5.180~5.825 GHz |
| 功耗 | 3.5W（最大） |
| 調制技術 | OFDM：BPSK，QPSK，DBPSKDQPSK，16-QAM，64-QAM，256-QAM |
| ESD | 靈敏度等級1C |
硬件連接器高級版
型號：H3000-5G（5G快線）
| 參數 | 規格 |
|---|---|
主(zhu)CPU主(zhu)頻 | 1GHZ/核 |
5G NR | 支持(chi)SA&NSA網絡(luo)模式(shi) |
5G天線(xian) | 4根內置天線 |
SIM卡 | 1*Nano SIM 1*eSIM（可選） |
WAN口 | 1*GE接口，100M/1000M自(zi)適應，類型：RJ45 |
LAN口 | 3*GE接(jie)口，100M/1000M自適應(ying)，類型(xing)：RJ45 |
WiFi協議 | 2.4GHz IEEE 802.11 b/g/n/ax 2T2R 5GHz IEEE 802.11a/n/ac/ax 4T4R |
WiFi理論(lun)速率(lv) | 整(zheng)機理(li)論wifi速率5400Mbps 2.4GHz: 574Mbps (2ss 40MHz) 5GHz: 4804Mbps (4ss 160MHz) |
WiFi天線 | 內置全向2.4GHz 2x2 MIMO天線 內(nei)置全向(xiang)5GHz 4x4 MIMO天線 |
USB接口 | 1*USB2.0（模組調(diao)試串(chuan)口） |
外(wai)置(zhi)5G天線(xian)接口 | 2*ts9接口(kou)，用于外接5G NR天線 |
設備尺寸 | 114*95*186mm |
設備材(cai)質 | ABS外殼 |
設備顏色 | 白色 |
設備重量 | 700g |
安裝方(fang)式 | 桌面放置 |
開關按鍵 | 電源按(an)(an)鍵(jian)；重置按(an)(an)鍵(jian)；WPS按(an)(an)鍵(jian)/Mesh按(an)(an)鍵(jian)。 |
指示燈 | WAN接口指(zhi)(zhi)示(shi)燈(deng)，LAN接口指(zhi)(zhi)示(shi)燈(deng)，5G NR指(zhi)(zhi)示(shi)燈(deng)，4G LTE指(zhi)(zhi)示(shi)燈(deng)，5G WiFi指(zhi)(zhi)示(shi)燈(deng)，2.4G WiFi指(zhi)(zhi)示(shi)燈(deng)，Internet指(zhi)(zhi)示(shi)燈(deng)，電源指(zhi)(zhi)示(shi)燈(deng) |
電(dian)源方(fang)式 | 電源(yuan)適配器 |
電源輸出電壓 | 12V |
電源輸(shu)出電流 | 2A |
工作(zuo)溫度 | -10℃～+45℃ |
存儲(chu)溫度 | -40～70℃ |
工作濕(shi)度(du) | 5%～95% (非凝(ning)結） |
存(cun)儲濕度 | 5%～95% (非(fei)凝結） |

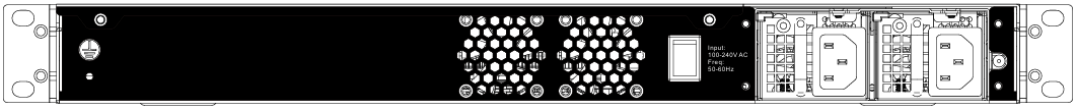

硬件連接器企業版
型號：C4000/C4000-5G
| 參數 | 規格 | |
|---|---|---|
| 物理尺寸 | 外形規格 | 1U上架式 |
| 顏色 | 黑色，噴粉 | |
| 尺寸 | 深*寬*高450*435*44.5mm | |
| 安裝方式 | 標準上架 | |
| 系統散熱 | 散熱方式 | 主動散熱 |
| 散熱器類型 | 主動散熱器 ,鋁制 | |
| 前面I/O接口 | USB | USB2.0*2 |
| 串口 | RJ45串口*1 | |
| RJ45電口 | RJ45 *6 | |
| COMBO | RJ45*2 & SFP *2(帶導光柱) | |
| 系統內部I/O | Mini-PCIE接口 | MiniPCIe Socket*1 |
| Console口 | Pinheader*1 | |
| 電源 | 電源類型 | 150W雙電源 |
| 輸入電壓 | AC 100V ~ 240V | |
| 輸出電壓 | ATX | |
| 環境 | 工作溫度 | 0oC~40oC |
| 存儲溫度 | -20oC~70oC | |
| 相對濕度 | 0%~90% non-condensing | |
硬件連接器旗艦版
型號：U6000
| 參數 | 規格 | |
|---|---|---|
| 物理尺寸 | 外形規格 | 1U上架式 |
| 顏色 | 黑色，噴粉 | |
| 尺寸 | 深*寬*高450*435*44.5mm | |
| 安裝方式 | 標準上架 | |
| 系統散熱 | 散熱方式 | 主動散熱 |
| 散熱器類型 | 主動散熱器 ,鋁制 | |
| 前面I/O接口 | USB | USB2.0*2 |
| 串口 | RJ45串口*1 | |
| RJ45電口 | RJ45 *6 | |
| COMBO | RJ45*2 & SFP *2(帶導光柱) | |
| 系統內部I/O | Mini-PCIE接口 | MiniPCIe Socket*1 |
| Console口 | Pinheader*1 | |
| 電源 | 電源類型 | 150W雙電源 |
| 輸入電壓 | AC 100V ~ 240V | |
| 輸出電壓 | ATX | |
| 環境 | 工作溫度 | 0oC~40oC |
| 存儲溫度 | -20oC~70oC | |
| 相對濕度 | 0%~90% non-condensing | |
