一、集群安全組規則配置

CCE作為通用的容器平臺，安全組規則的設置適用于通用場景。集群在創建時將會自動為Master節點和Node節點分別創建一個安全組，其中Master節點的安全組名稱是： {集群名}-cce-control-{隨機ID} ；Node節點的安全組名稱是： {集群名}-cce-node-{隨機ID} 。使用CCE Turbo集群時會額外創建一個ENI的安全組，名為 {集群名}-cce-eni-{隨機ID} 。

用戶可根據安全需求，登錄CCE控制臺，單擊服務列表中的“網絡 > 虛擬私有云 VPC”，在網絡控制臺單擊“訪問控制 > 安全組”，找到CCE集群對應的安全組規則進行修改和加固。

如集群在創建時需要指定節點安全組，請參考集群自動創建的Node節點安全組規則放通指定端口，以保證集群中的正常網絡通信。




注意

安全組規則的 修改和刪除可能會影響集群的正常運行 ，請謹慎操作。如需修改安全組規則，請盡量避免對CCE運行依賴的端口規則進行修改。




Node節點安全組規則

入方向

集群自動創建Node節點的安全組名稱為 {集群名}-cce-node-{隨機ID} ，默認入方向規則如下圖所示， 源地址屬于本安全組的需全部放通 ，其余端口說明見下表。

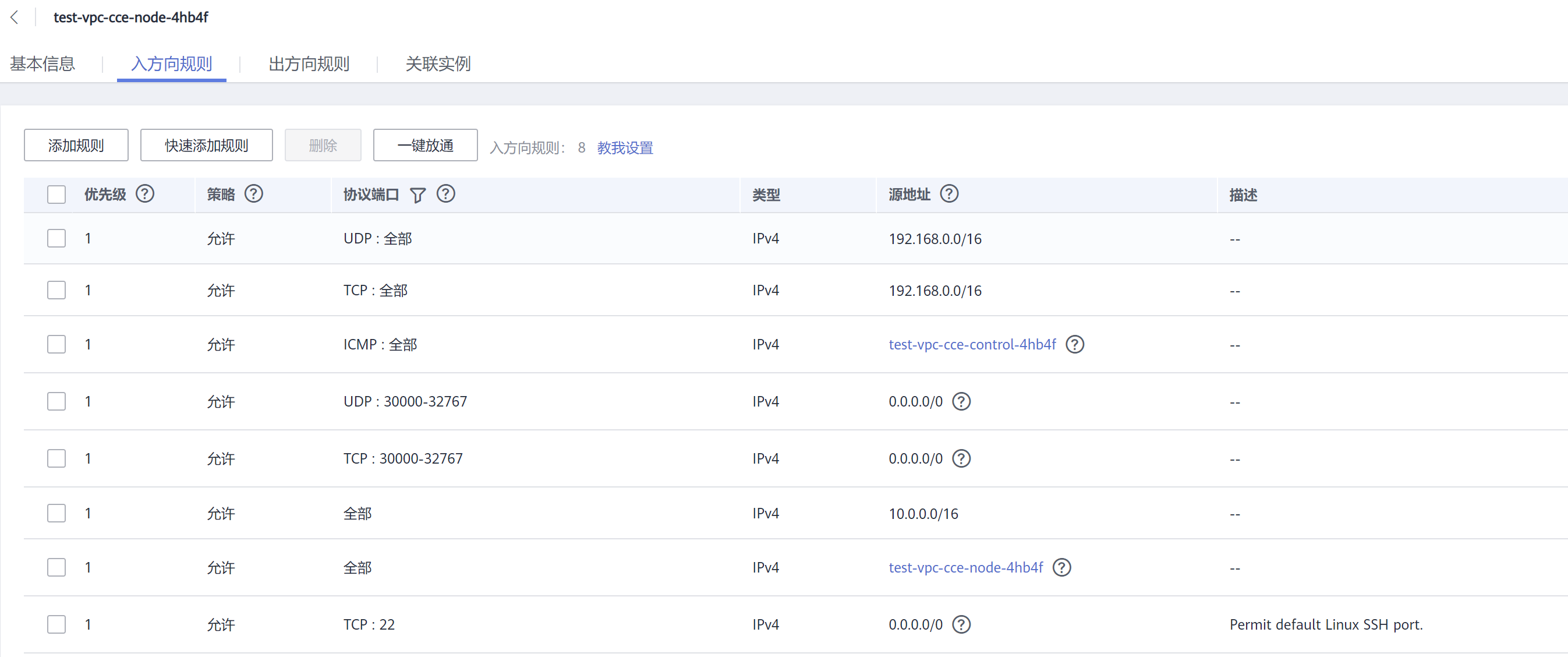

VPC網絡模型Node節點默認安全組

VPC網絡模型Node節點安全組默認端口說明

容器隧道網絡模型Node節點默認安全組

容器隧道網絡模型Node節點安全組默認端口說明

出方向

對于 出方向規則 ，CCE創建的安全組默認全部放通，通常情況下不建議修改。如需加固出方向規則，請注意如下端口需要放通。

Node節點安全組出方向規則最小范圍

Master節點安全組規則

Master節點的安全組名稱是為 {集群名}-cce-control-{隨機ID} ，默認入方向規則如下圖所示， 源地址屬于本安全組的需全部放通 ，其余端口說明見下表。

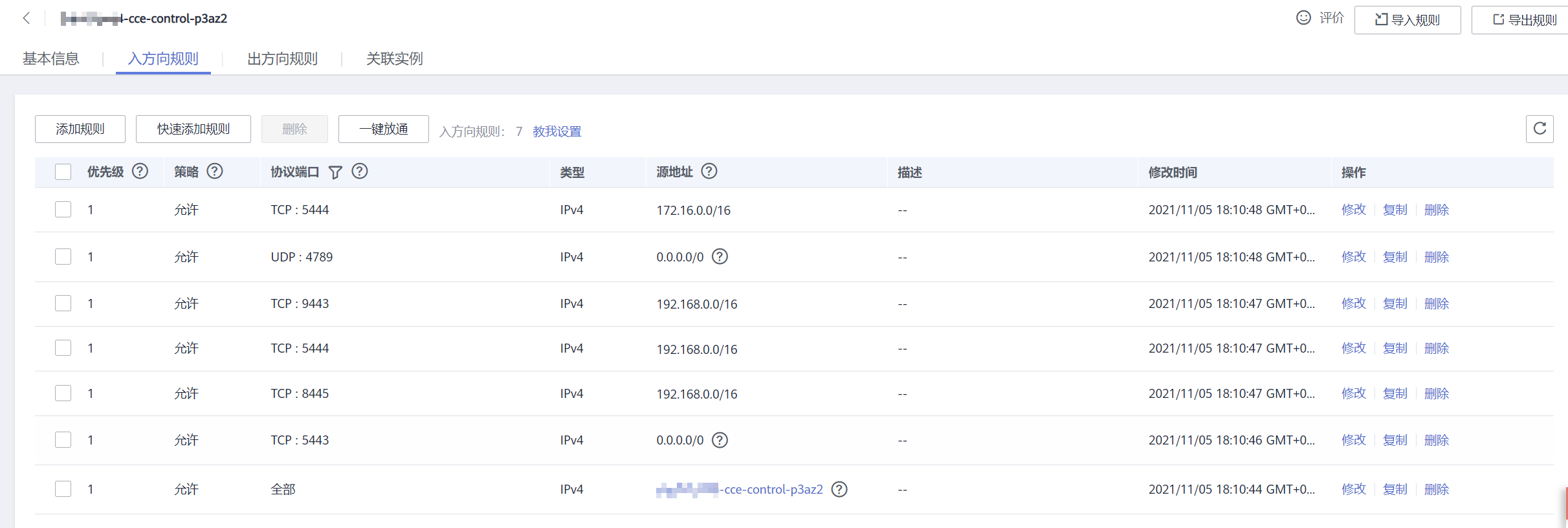

Master節點安全組規則

Master節點安全組默認端口說明




說明

5443端口默認對所有網段放通，如果您需要對安全組做加固，請保留5443端口對198.19.128.0/20、198.19.160.0/20、198.19.176.0/20網段放通，以使用CloudShell功能。因為CloudShell基于VPCEP實現，當5443端口未放通198.19.128.0/20網段時將無法訪問集群。




二、 工作負載網絡異常時，如何定位排查？

排查思路

以下排查思路根據原因的出現概率進行排序，建議您從高頻率原因往低頻率原因排查，從而幫助您快速找到問題的原因。

如果解決完某個可能原因仍未解決問題，請繼續排查其他可能原因。

• 排查項一：容器+容器端口
• 排查項二：節點IP+節點端口
• 排查項三：負載均衡IP+端口
• 排查項四：NAT網關+端口
• 排查項五：檢查容器所在節點安全組是否放通

排查項一：容器+容器端口

在CCE控制臺界面或者使用kubectl命令查找pod的IP，然后登錄到集群內的節點或容器中，使用curl命令等方法手動調用接口，查看結果是否符合預期。

如果容器IP+端口不能訪問，建議登錄到業務容器內使用“127.0.0.1+端口”進行排查。

常見問題：

1. 容器端口配置錯誤（容器內未監聽訪問端口）。
2. URL不存在（容器內無相關路徑）。
3. 服務異常（容器內的業務BUG）。

排查項二：節點IP+節點端口

只有發布為節點訪問（NodePort）或負載均衡（LoadBalancer ）的服務才能通過節點IP+節點端口進行訪問。

• 節點訪問（NodePort）類型：

節點的訪問端口就是節點對外發布的端口。

• 負載均衡（LoadBalancer ）類型：

負載均衡的節點端口通過“編輯YAML”可以查看。

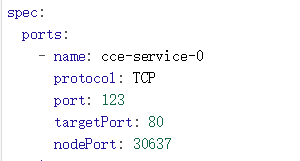

如下圖所示：

nodePort: 30637為節點對外暴露的端口。targetPort: 80為Pod對外暴露的端口。port: 123為服務對外暴露的端口，負載均衡類型的服務同時使用該端口配置ELB的監聽器。

找到節點端口（nodePort）后，使用容器所在節點的IP地址+端口進行訪問，并查看結果是否符合預期。

常見問題：

1. 節點的入方向對業務端口未放通。
2. 節點配置了自定義路由，并且配置錯誤。
3. pod的label與service的label不匹配（kubectl或API創建）。

排查項三：負載均衡IP+端口

如果使用負載均衡IP+端口不能訪問，但節點IP+端口可以訪問。

請排查：

• 相關端口或URL的后端服務器組是否符合預期。
• 節點上的安全組是否對ELB暴露了相關的協議或端口。
• 四層ELB的健康檢查是否開啟（未開啟的話，請開啟）。
• 七層ELB的訪問方式中使用的證書是否過期。

常見問題：

1. 發布四層ELB時，如果客戶在界面未開啟健康檢查，ELB可能會將流量轉發到異常的節點。
2. UDP協議的訪問，需要放通節點的ICMP協議。
3. pod的label與service的label不匹配（kubectl或API創建）。

排查項四：NAT網關+端口

配置在NAT后端的服務器，通常不配置EIP，不然可能會出現網絡丟包等異常。

排查項五：檢查容器所在節點安全組是否放通

用戶可單擊服務列表中的“網絡 > 虛擬私有云 VPC”，在網絡控制臺單擊“訪問控制 > 安全組”，找到CCE集群對應的安全組規則進行修改和加固。

• CCE集群：

Node節點的安全組名稱是： {集群名}-cce-node-{隨機字符} 。

請排查：

• 從集群外訪問集群內負載時，來訪者的IP地址、端口、協議需在集群安全組的入方向規則中開放。
• 集群內的工作負載訪問外部時，訪問的地址、端口、協議需在集群安全組的出方向規則中開放。

更多安全組配置信息請參見集群安全組規則配置

三、 為什么容器無法連接互聯網？

當容器無法連接互聯網時，請排查容器所在節點能否連接互聯網。

排查項一：節點能否連接互聯網

步驟 1 登錄ECS控制臺。

步驟 2 查看節點對應的彈性云服務器是否已綁定彈性IP或者配置NAT網關。

如下圖，若彈性IP一欄有IP地址，表示已綁定彈性IP；若沒有，請為彈性云服務器綁定彈性IP。

節點是否已綁定彈性IP

排查項二：節點是否配置網絡ACL

步驟 1 登錄VPC控制臺。

步驟 2 單擊左側導航欄的“訪問控制 > 網絡ACL”。

步驟 3 排查節點所在集群的子網是否配置了網絡ACL，并限制了外部訪問。

四、VPC的子網無法刪除，怎么辦？

VPC的子網無法刪除可能是因為您在CCE的集群中使用了該VPC的子網，因此需要在CCE界面刪除相應的集群后，再刪除VPC的子網。




注意

刪除集群會將集群內的節點以及運行的工作負載和服務都銷毀，請謹慎操作。
不建議在ECS界面刪除CCE集群中的節點。




五、 如何修復出現故障的容器網卡？

容器的網卡出現故障，會導致容器不斷重啟，且該容器無法對外提供服務。可通過如下步驟修復出現故障的容器網卡：

操作步驟

步驟 1 執行如下命令，刪除故障容器的Pod。

kubectl delete pod {podName} -n {podNamespace}

其中：

• {podName} ：替換為實際故障容器所屬pod名稱。
• {podNamespace} ：替換為實際Pod所在的namespace名稱。

步驟 2 刪除故障容器的Pod之后系統自動為容器重建Pod，從而修復容器網卡。

六、 如何批量修改集群node節點安全組？

約束與限制

一個安全組關聯的實例數量建議不超過1000個，否則可能引起安全組性能下降。

操作步驟

步驟 1 登錄VPC控制臺，并在左上角選擇區域和項目。

步驟 2 在左側導航樹選擇“訪問控制 > 安全組”。

步驟 3 在安全組界面，單擊操作列的“管理實例”。

步驟 4 在“服務器”頁簽，并單擊“添加”。

步驟 5 勾選需要加入安全組的服務器，單擊“確定”。您也可以通過服務器的名稱、ID、私有IP地址、狀態、企業項目或標簽進行篩選。

通過修改左下角的單頁最大顯示條數，您可至多一次性添加20臺服務器至安全組中。




注意

加入新的安全組后，節點仍保留原安全組。如需移除，請單擊原安全組的“管理實例”按鈕，并勾選其中的節點服務器進行移除。
