概述

在一些復雜的業務場景下，可能有固定時間段高峰業務，又有日常突發高峰業務。此種情況下，用戶既期望能定時彈性伸縮應對固定時間段高峰業務，又期望能根據指標彈性伸縮應對日常突發高峰業務。CCE提供CronHPA的自定義資源，實現在固定時間段對集群進行擴縮容，并且可以和HPA策略共同作用，定時調整HPA伸縮范圍，實現復雜場景下的工作負載伸縮。

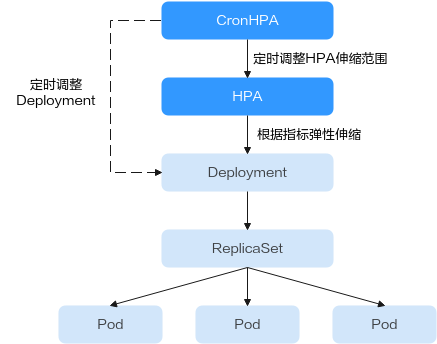

CronHPA支持定時調整HPA策略的最大和最小實例數，也可以直接定時調整Deployment的Pod實例數。

CronHPA的YAML示例如下：

apiVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
  name: ccetest
  namespace: default
spec:
   scaleTargetRef:                  # 關聯HPA策略或Deployment
      apiVersion: autoscaling/v1
      kind: HorizontalPodAutoscaler
      name: hpa-test
   rules:
   - ruleName: "scale-down"
     schedule: "15 * * * *"         # 指定任務運行時間與周期，參數格式請參見Cron，例如0 * * * * 或@hourly。
     targetReplicas: 1              # 目標實例數量
     disable: false
   - ruleName: "scale-up"
     schedule: "13 * * * *"
     targetReplicas: 6
     disable: false

表 CronHPA關鍵字段說明

前提條件

已安裝1.2.13及以上版本cce-hpa-controller。

使用CronHPA調整HPA伸縮范圍

CronHPA支持定時調整HPA策略的最大和最小實例數，滿足復雜場景下的工作負載伸縮。

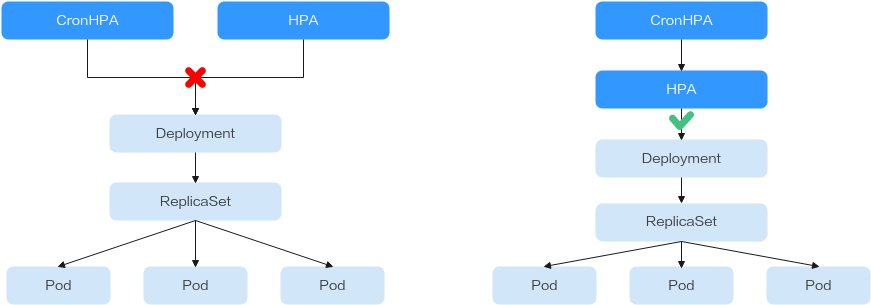

由于HPA與CronHPA均通過scaleTargetRef字段來獲取伸縮對象，如果CronHPA和HPA同時設置Deployment為伸縮對象，兩個伸縮策略相互獨立，后執行的操作會覆蓋先執行的操作，導致伸縮效果不符合預期，因此需避免這種情況發生。

當CronHPA與HPA兼容使用時，需要將CronHPA中的scaleTargetRef字段設置為HPA策略，而HPA策略的scaleTargetRef字段設置為Deployment，這樣CronHPA策略會在固定的時間調整HPA策略的實例數量上下限，即可實現工作負載定時伸縮和彈性伸縮的兼容。

步驟 1 為Deployment創建HPA策略。

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: hpa-test
  namespace: default
spec:
  maxReplicas: 10               #  最大實例數
  minReplicas: 5               #  最小實例數
  scaleTargetRef:              #  關聯Deployment
    apiVersion: apps/v1
    kind: Deployment
    name: nginx
  targetCPUUtilizationPercentage: 50

步驟 2 創建CronHPA策略，并關聯步驟1中創建的HPA策略。

apiVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
  name: ccetest
  namespace: default
spec:
   scaleTargetRef:                  # 關聯HPA策略
      apiVersion: autoscaling/v1
      kind: HorizontalPodAutoscaler
      name: hpa-test
   rules:
   - ruleName: "scale-down"
     schedule: "15 * * * *"         # 指定任務運行時間與周期，參數格式請參見Cron，例如0 * * * * 或@hourly。
     targetReplicas: 1              # 目標實例數量
     disable: false
   - ruleName: "scale-up"
     schedule: "13 * * * *"
     targetReplicas: 11
     disable: false

在CronHPA與HPA共同使用時，CronHPA規則是在HPA策略的基礎上生效的，CronHPA不會直接調整Deployment的副本數目，而是通過HPA來操作Deployment，因此了解以下參數可幫助您更好地理解其工作原理。

• CronHPA的目標實例數（targetReplicas）：表示CronHPA設定的實例數，在CronHPA生效時用于調整HPA的最大/最小實例數，從而間接調整Deployment實例數。
• HPA的最小實例數（minReplicas）：Deployment的實例數下限。
• HPA的最大實例數（maxReplicas）：Deployment的實例數上限。
• Deployment的實例數（replicas）：CronHPA策略生效之前Deployment的Pod數量。

在CronHPA規則生效時，通過比較目標實例數（targetReplicas）與實際Deployment的實例數，并結合HPA的最小實例數或最小實例數的數值大小，來調整Deployment實例數的上下限值。

圖 CronHPA擴縮容場景

上圖為可能存在的擴縮容場景，如下表格以舉例的形式說明了不同場景下CronHPA修改HPA的情況。

使用CronHPA直接調整Deployment實例數量

CronHPA還可以單獨調整關聯Deployment，定時調整Deployment的實例數，使用方法如下。

piVersion: autoscaling.cce.io/v2alpha1
kind: CronHorizontalPodAutoscaler
metadata:
  name: ccetest
  namespace: default
spec:
   scaleTargetRef:             # 關聯Deployment
      apiVersion: apps/v1
      kind: Deployment
      name: nginx
   rules:
   - ruleName: "scale-down"
     schedule: "08 * * * *"    # 指定任務運行時間與周期，參數格式請參見Cron，例如0 * * * * 或@hourly。
     targetReplicas: 1
     disable: false
   - ruleName: "scale-up"
     schedule: "05 * * * *"
     targetReplicas: 3
     disable: false
