VPC創建

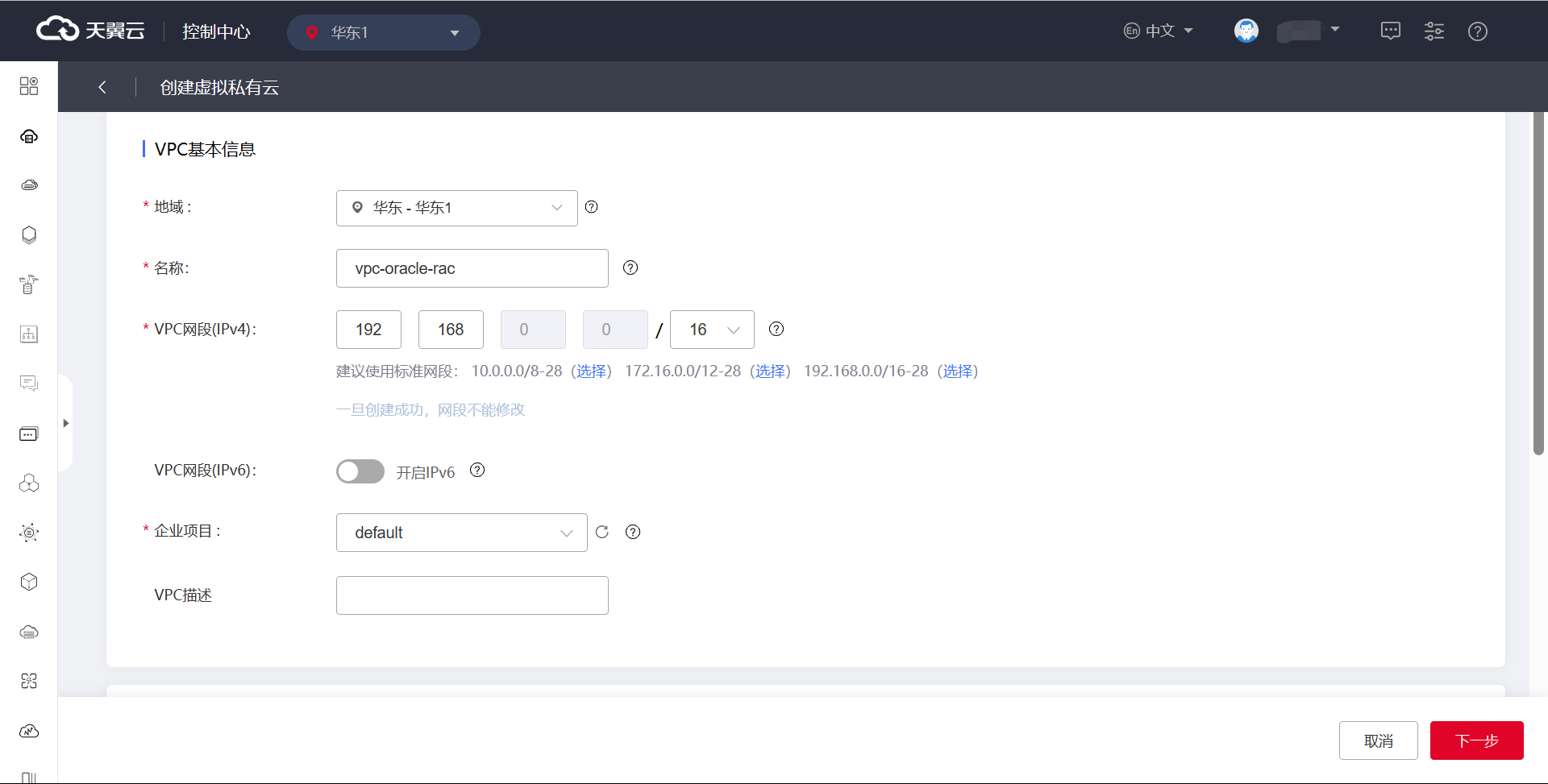

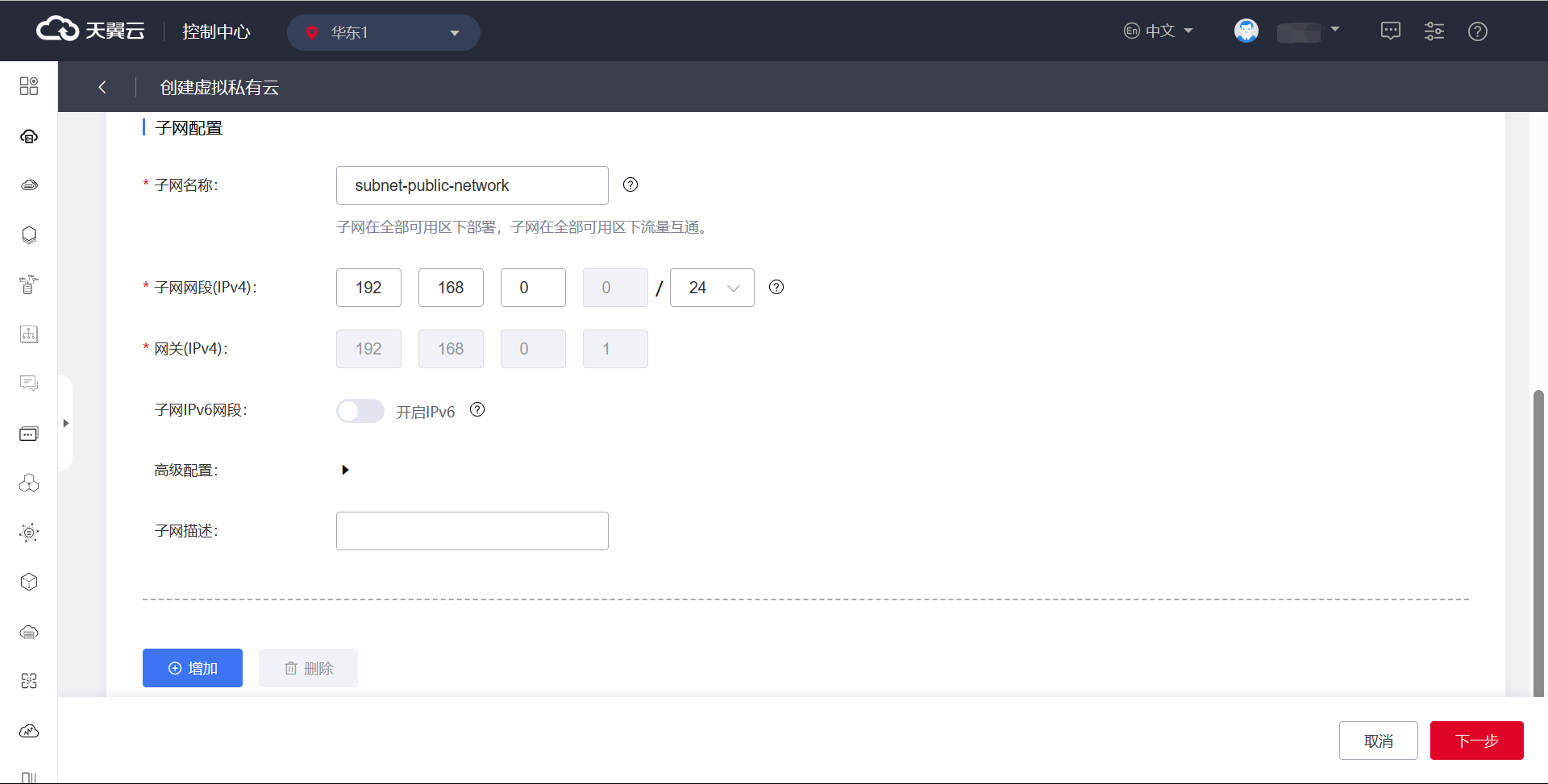

VPC虛擬網絡的創建，先設定VPC網段（演示中設定為192.168.0.0/16），子網配置中可以先將Oracle RAC的public network子網一并創建（示例中為192.168.0.0/24）。

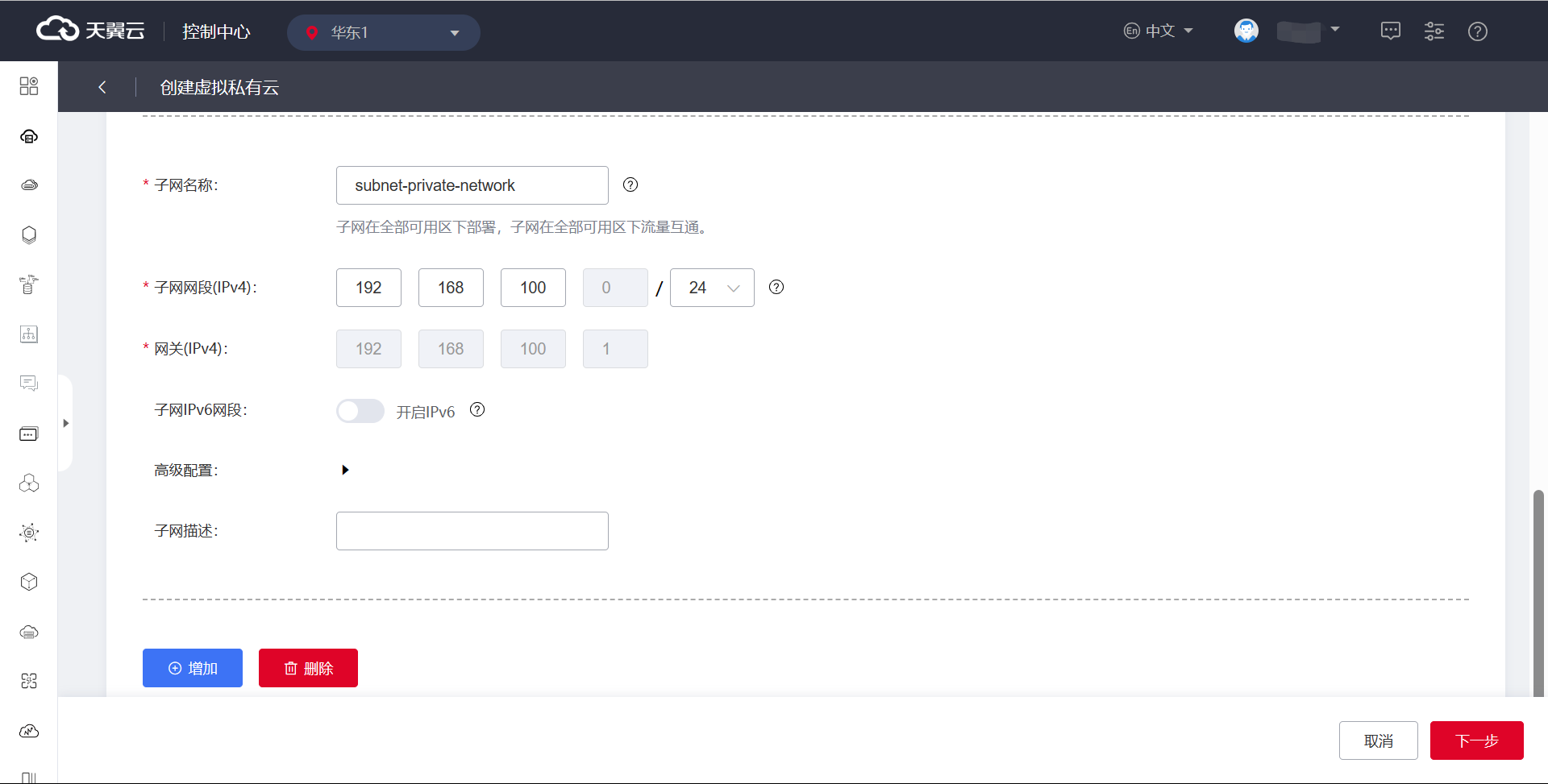

繼續為Oracle RAC創建private network子網（示例中為192.168.100.0/24）。

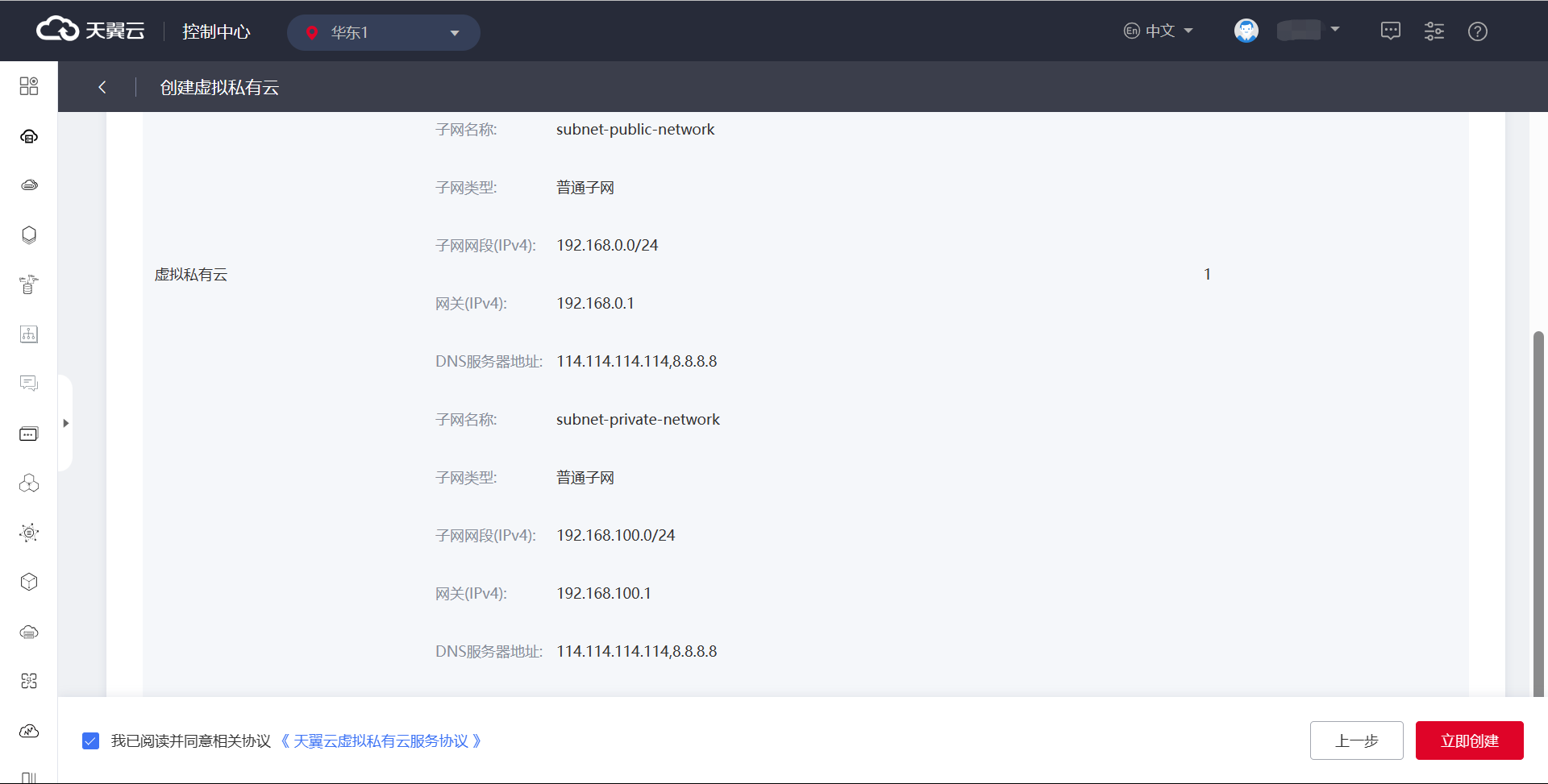

單擊“下一步”后，確認創建信息無誤后，勾選“我已閱讀”并單擊“立即創建”按鈕。

虛擬IP創建

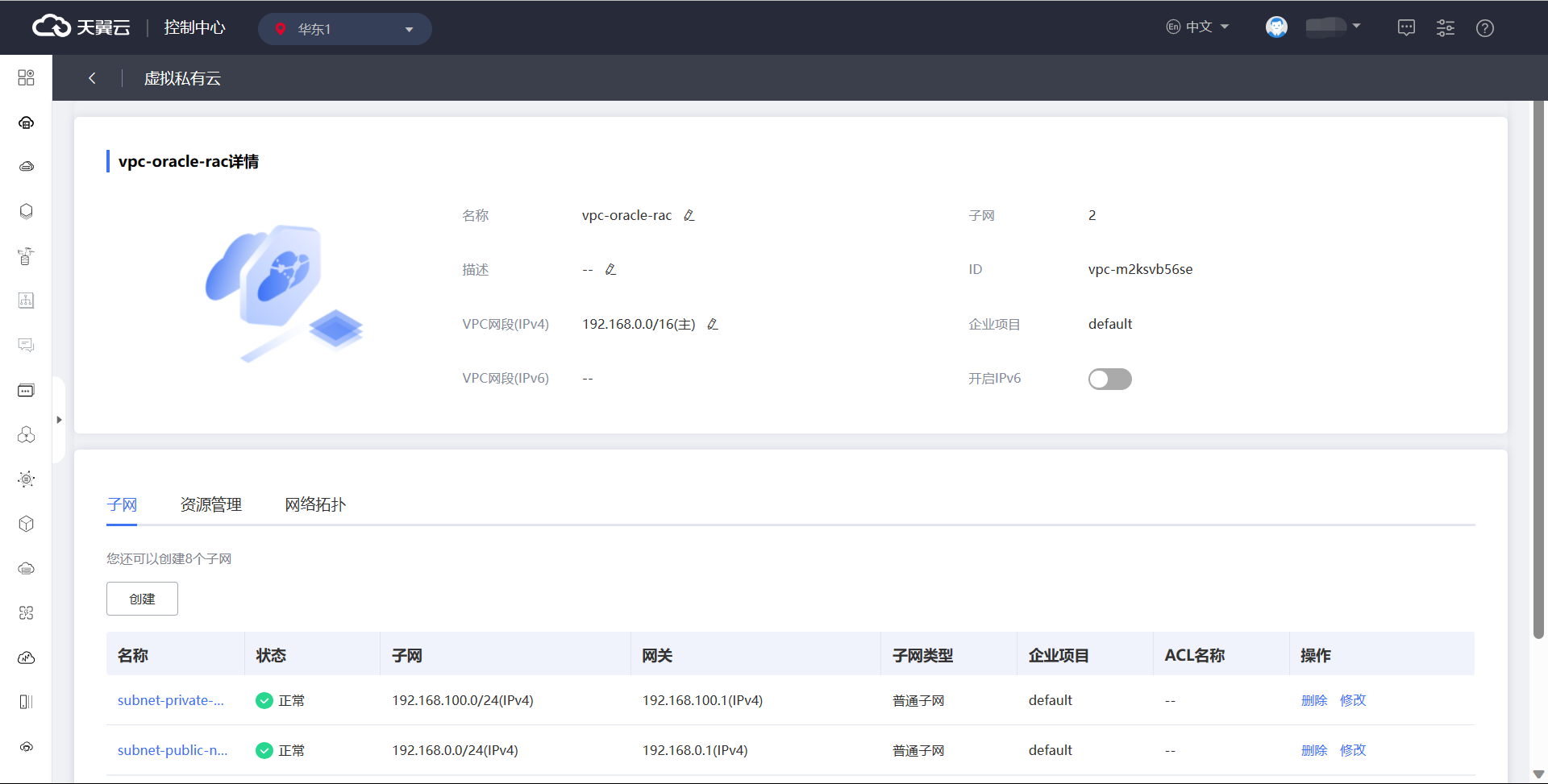

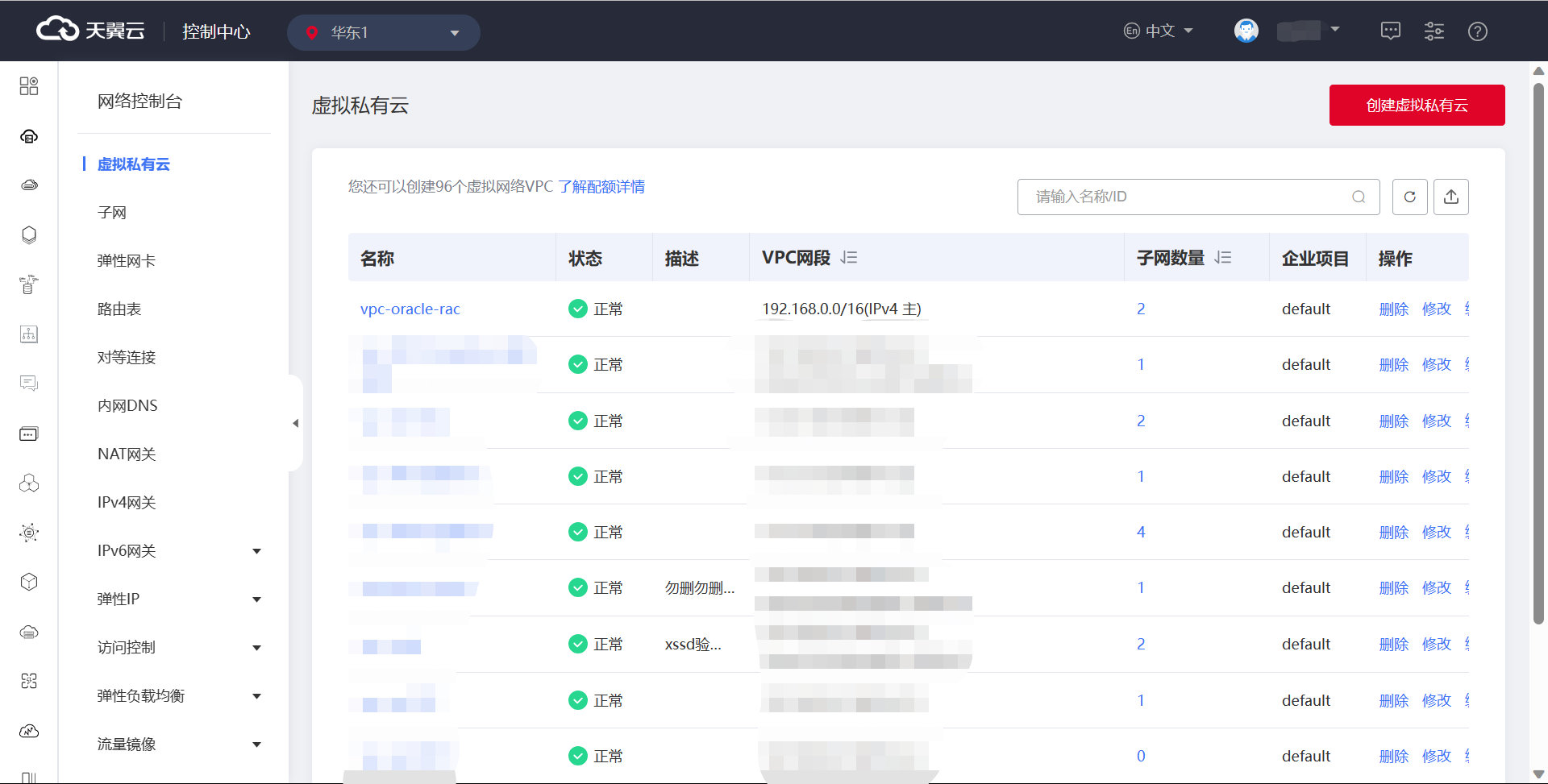

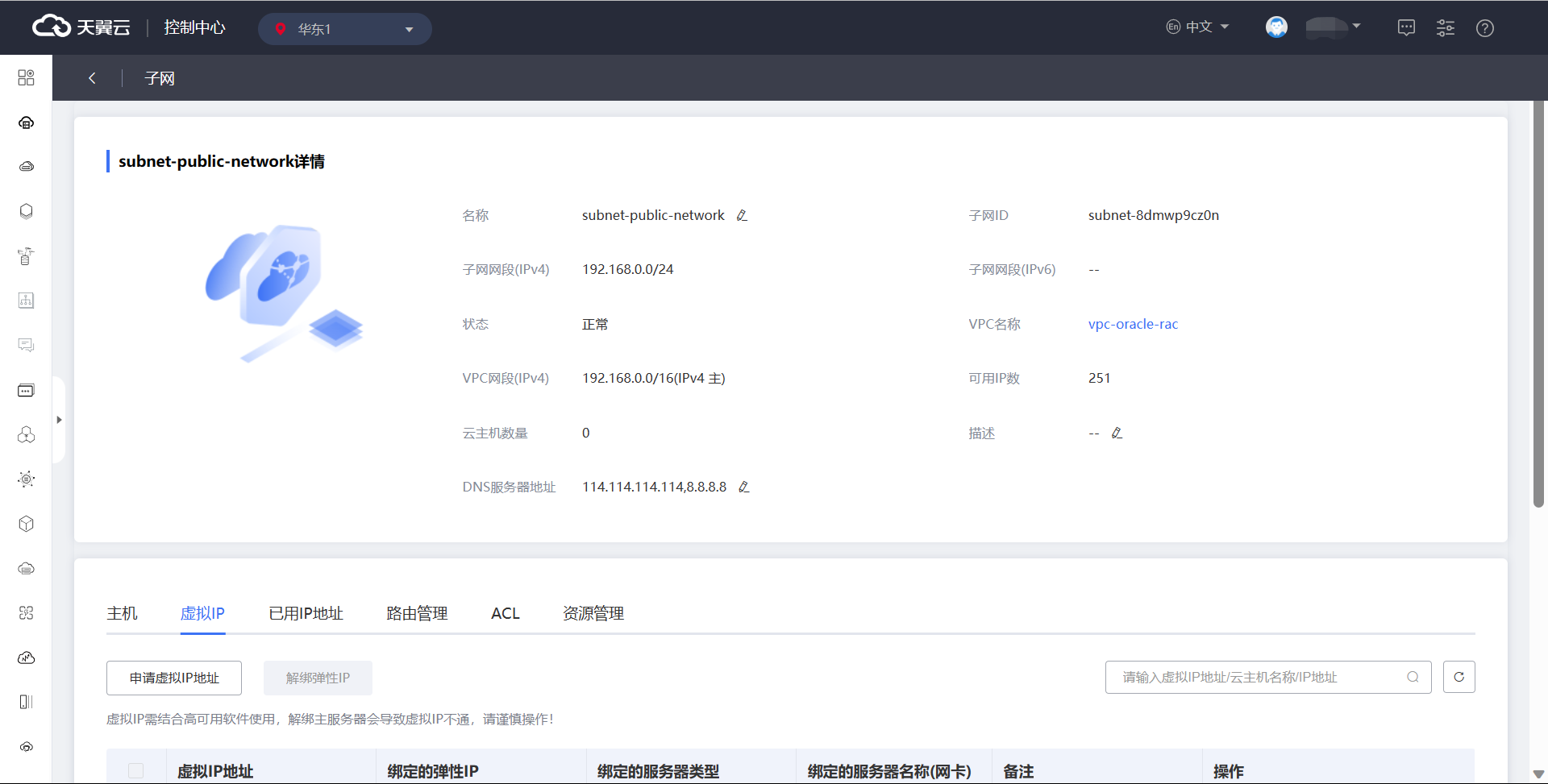

進入已創建的public network子網

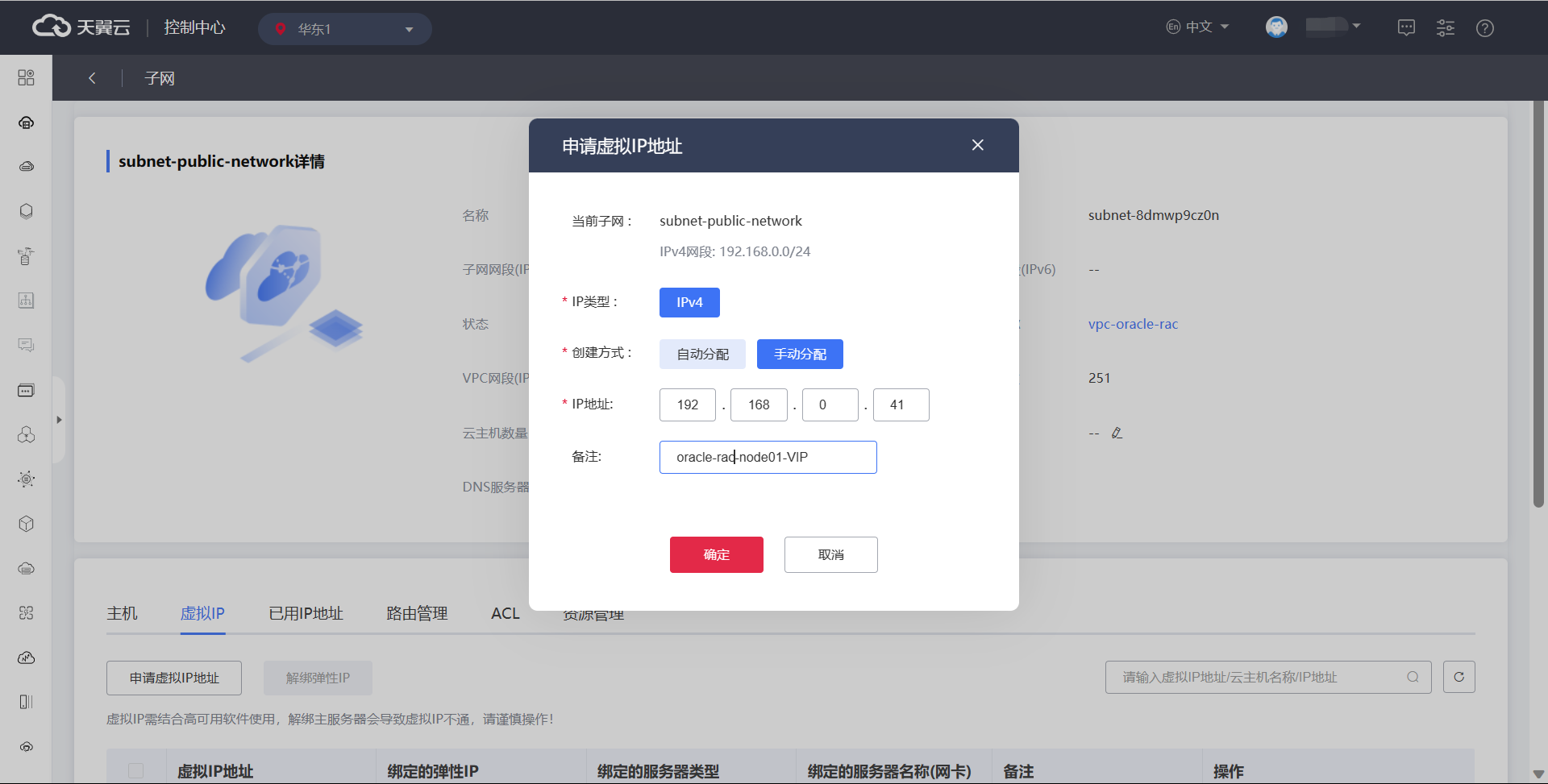

在公開服務子網中申請虛擬IP地址

申請的虛擬IP可以在綁定的實例之間浮動。

示例創建的是集群節點一的VIP地址：192.168.0.41

需要已同樣的方式，創建節點二的VIP地址：192.168.0.42

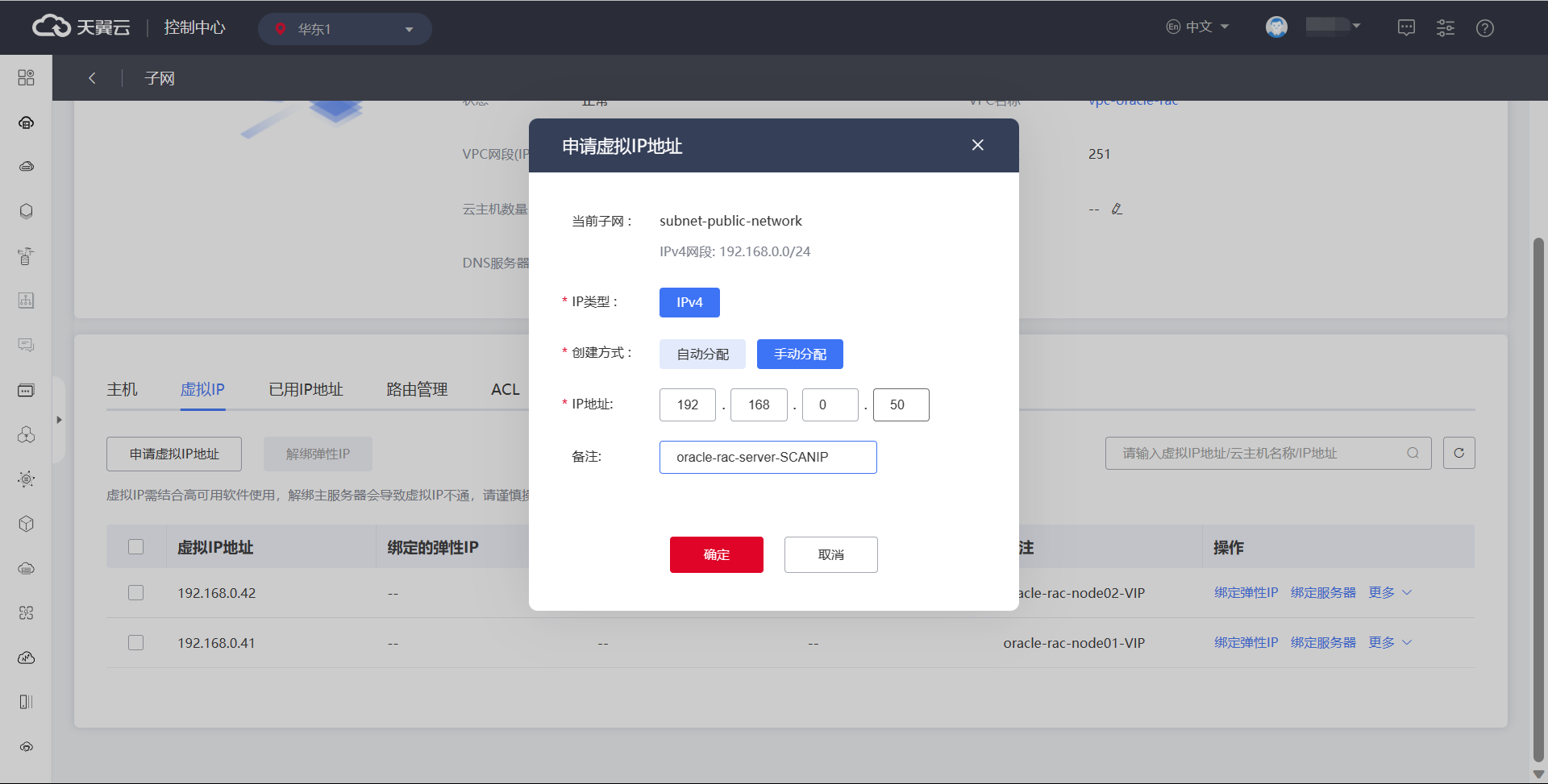

創建提供服務的SCAN IP：192.168.0.50

組播

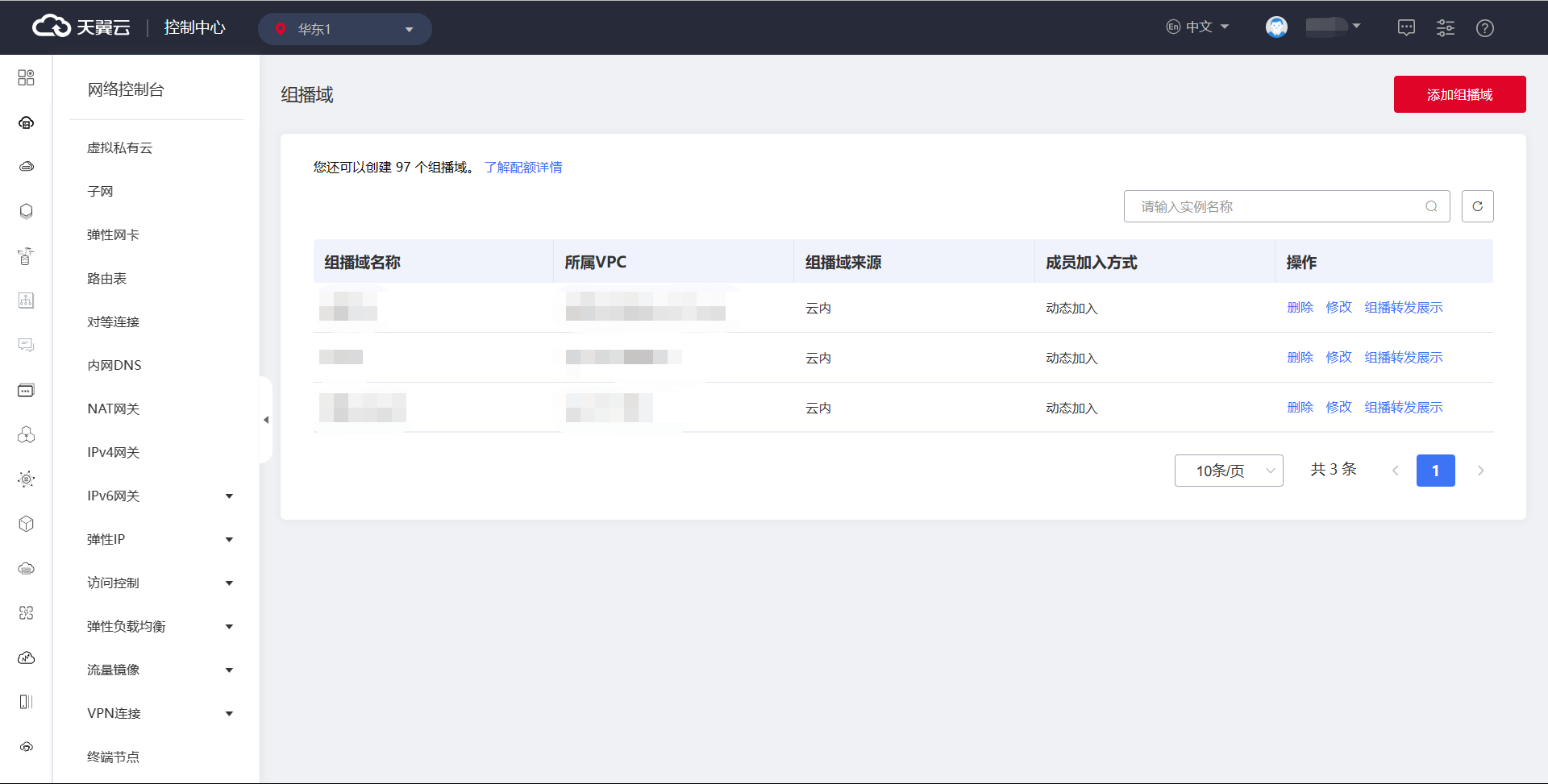

由于Oracle RAC的private network需要組播功能的支持，因此需要配置VPC虛擬網絡的組播功能。可以通過“網絡控制臺>組播”選項進入組播配置。創建組播域的配置中，選擇“組播域來源”為“云內”，選擇之前步驟創建的VPC虛擬網絡，“成員加入方式”選擇“動態加入”，協議支持版本選擇IGMPv2和IGMPv3，如示例所示：

安全組

由于默認安全組，僅開通22端口和ping服務，子網內的集群節點無法進行正常的TCP、UDP包通信，需要單獨設置安全組，放行子網內的網絡通信（需配置新的安全組oracle-rac-sg，并應用于public和private網絡的網卡）。
