本文為您介紹山石防火墻如何在本地站點中加載VPN配置。
使用IPsec VPN建立站點到站點的連接時，在配置完天翼云VPN網關后，您還需在本地站點的網關設備中進行VPN配置。
前提條件
- 已經在天翼云VPC內創建了IPsec連接。
- 已經下載了IPsec連接的配置。
IPsec協議信息
配置項 示例值 IKE
認證算法
SHA256
加密算法
3DES
DH分組
Group14
IKE版本
IKEv1
生命周期
86400
協商模式
main
PSK
aa123bb****
IPsec 認證算法
SHA256
加密算法
3DES
PFS
DH?group5
生命周期
3600
網絡配置信息
| 配置項 | 示例值 |
|---|---|
| VPC | 待和本地IDC互通的私網網段。 |
| VPN網關 | 天翼云VPN網關的公網IP地址。 |
| 本地IDC | 待和天翼云VPC互通的私網網段。 |
| 本地IDC | 本地網關設備的公網IP地址。 |
操作步驟

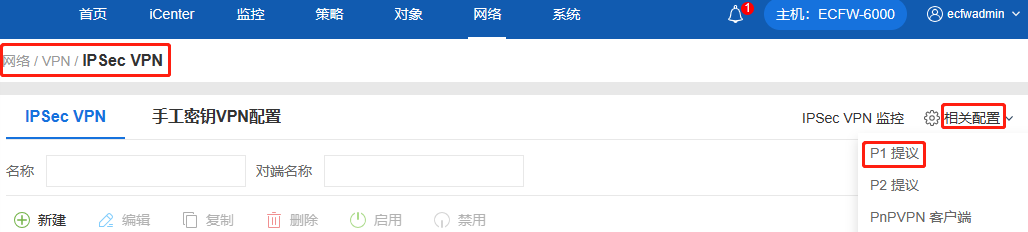

- 登錄防火墻Web頁面，在網絡>VPN>IPsec VPN頁面，在右上角的相關配置中選擇P1提議，進入P1提議頁面。

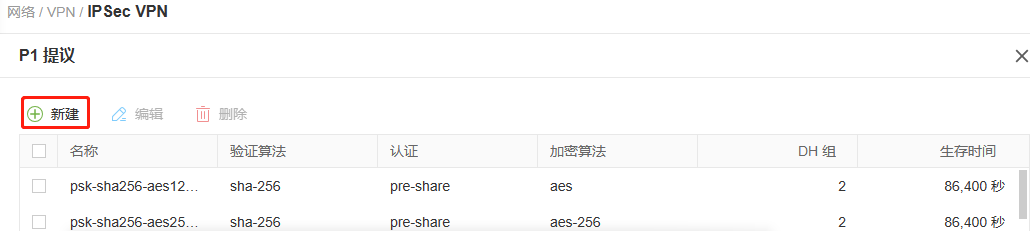

- 在P1提議頁面，單擊“新建”，進入階段1提議配置頁面。

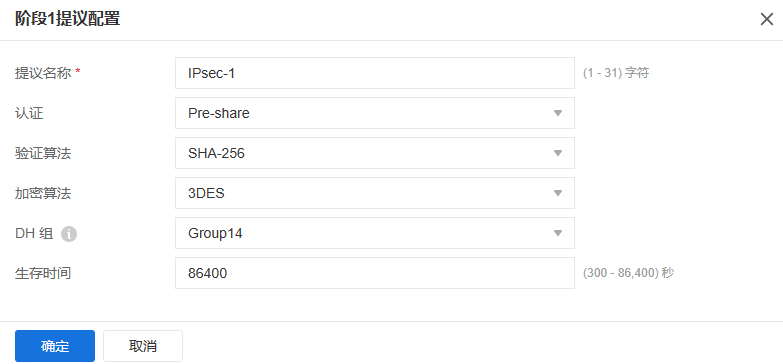

- 在階段1提議配置頁面，根據天翼云IPsec連接中的配置信息進行配置，單擊“確定”， 完成配置。

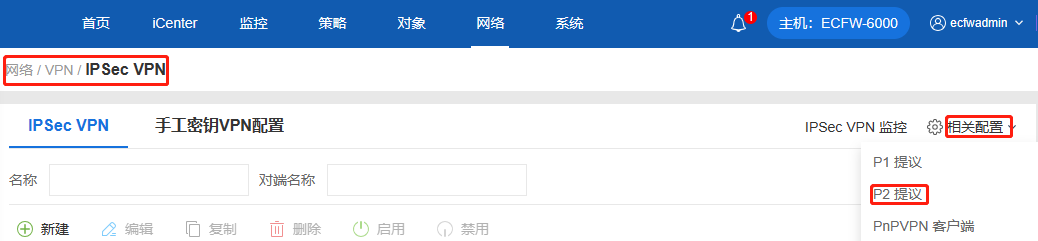

- 在右上角的相關配置中選擇P2提議，進入階段2提議頁面。

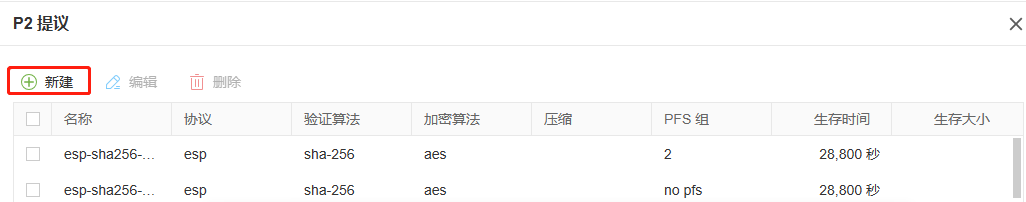

- 在P2提議頁面，單擊“新建”，進入階段2提議配置頁面。

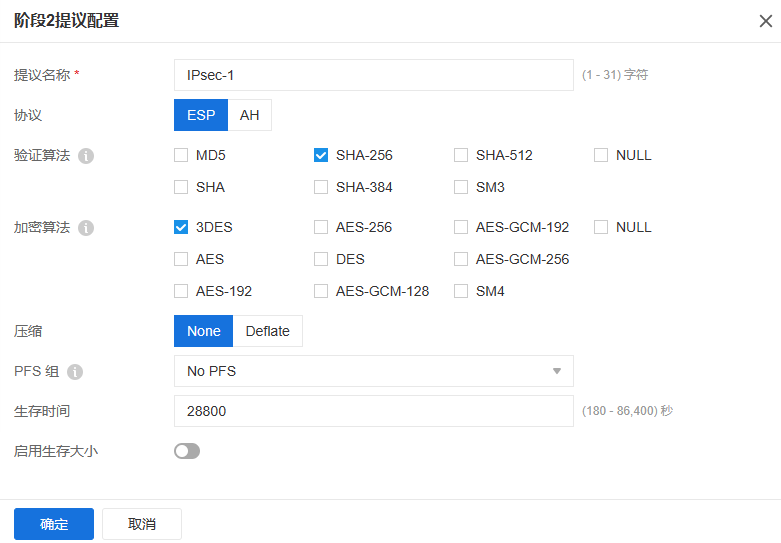

- 在階段2提議配置頁面，根據天翼云IPsec連接中的配置信息進行配置，單擊“確定”， 完成配置。

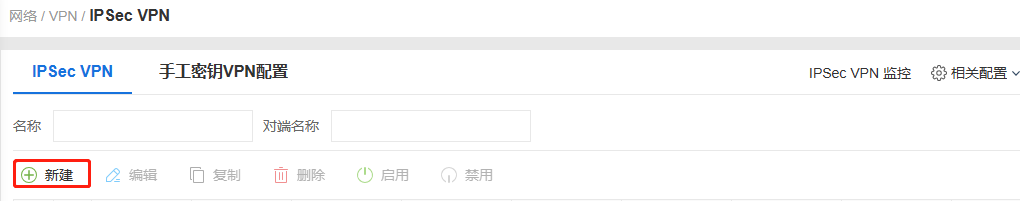

- 在IPsec VPN頁面， 單擊“新建”，進入IPsec VPN配置頁面。

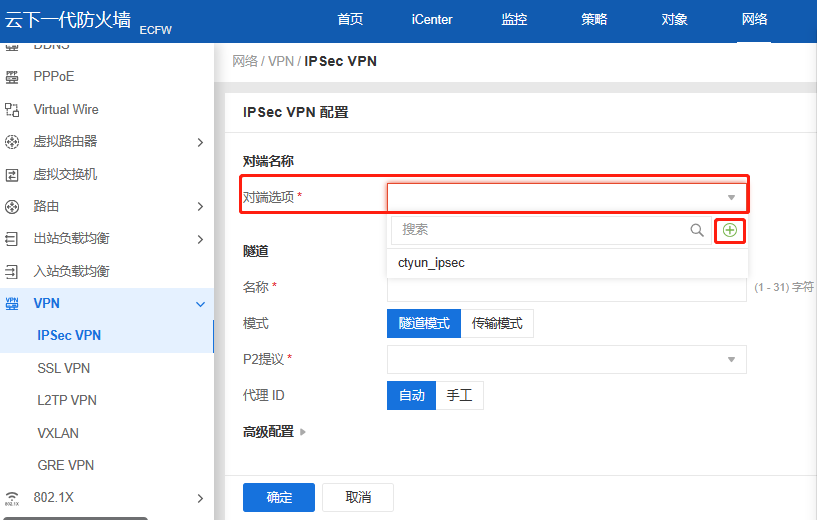

- 在IPSec VPN配置頁面，展開“對端選擇”下拉框，單擊
，進入VPN對端配置頁面。

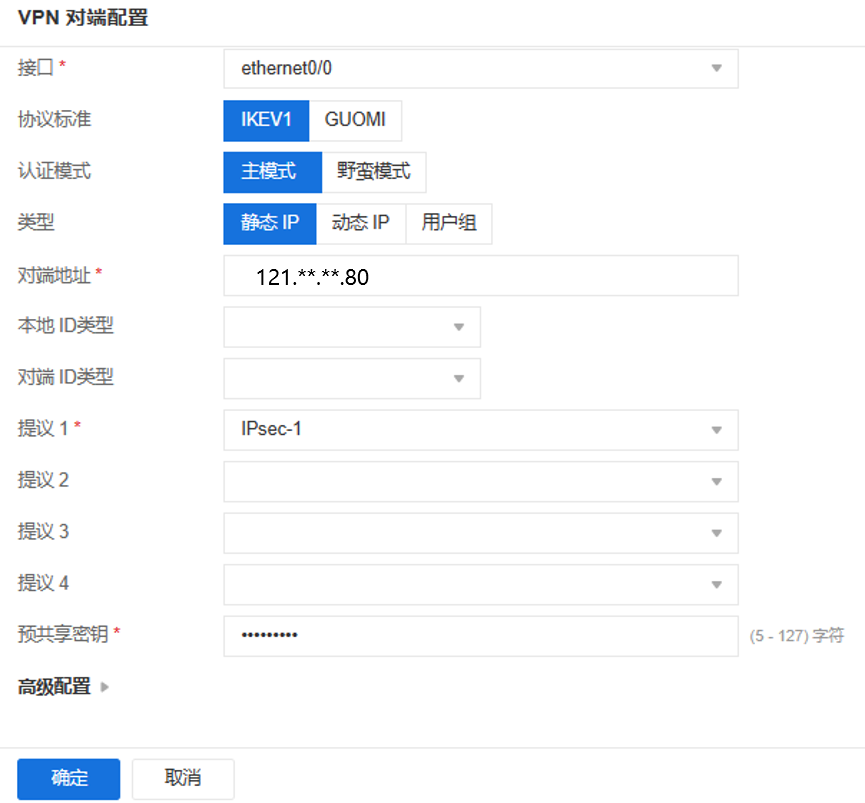

- 在VPN對端配置頁面，根據天翼云IPsec連接中的配置信息進行配置，單擊“確定”，完成配置。

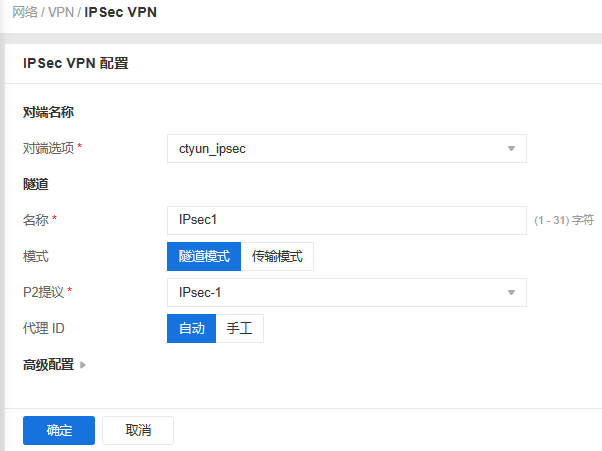

- 在IPsec VPN配置頁面，選擇創建好的對端體，并根據天翼云IPsec連接中的配置信息完成隧道配置，單擊“確定”。

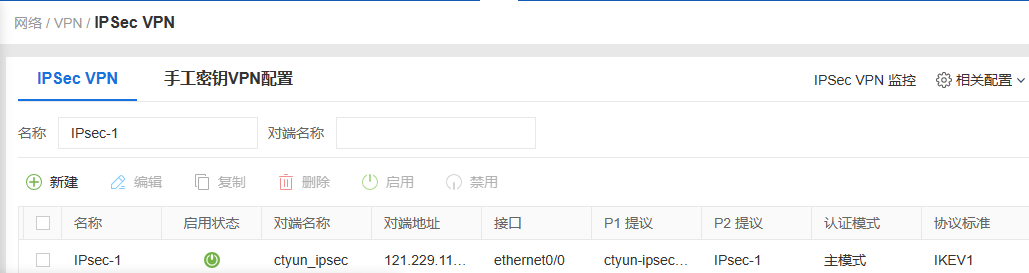

- 配置完成后，可以在IPsec VPN頁面查看相關配置信息。

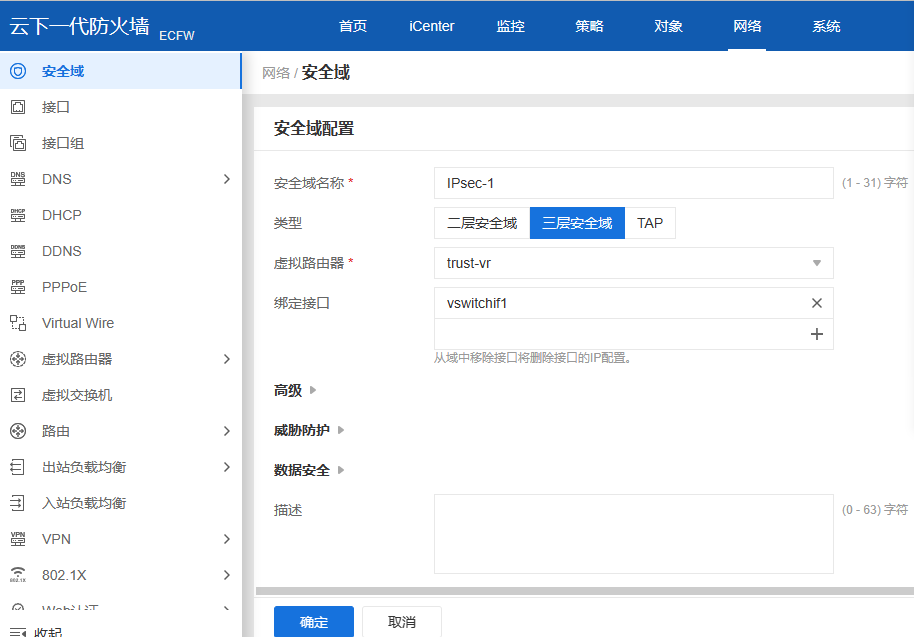

- 在網絡>安全域頁面，單擊“新建”按鈕新建安全域。在安全域名稱頁面，輸入安全域的名稱，并在類型中選擇三層安全域。

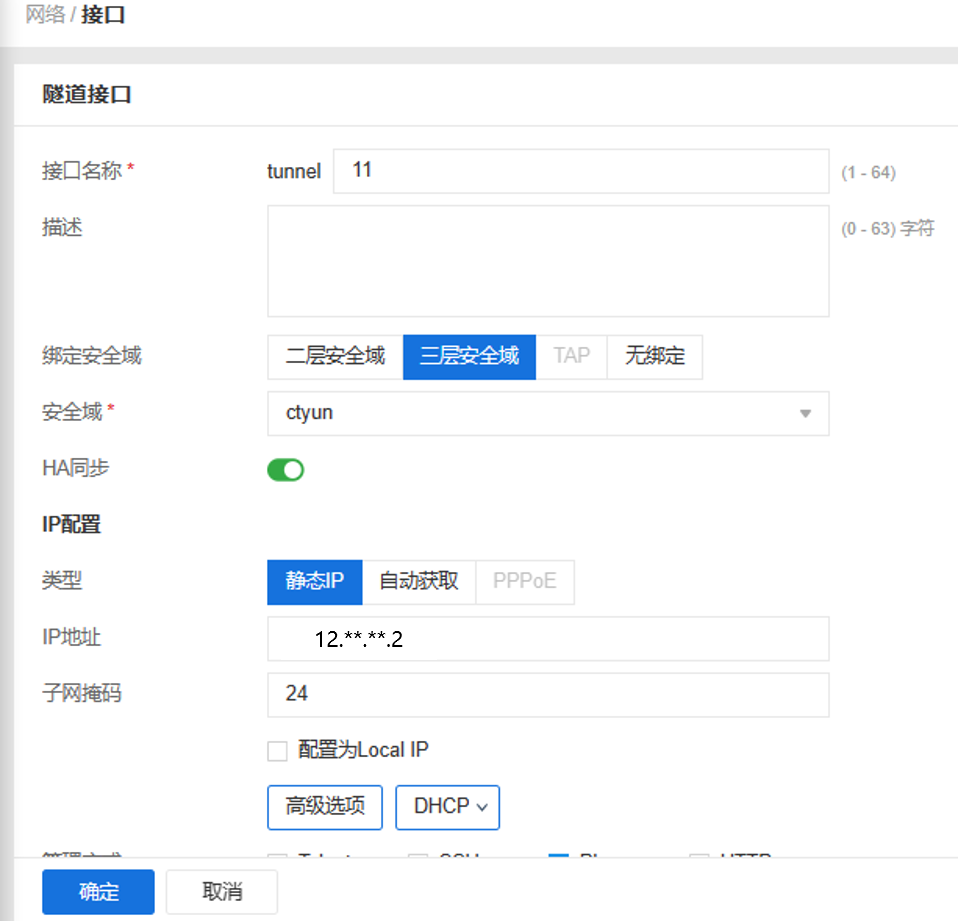

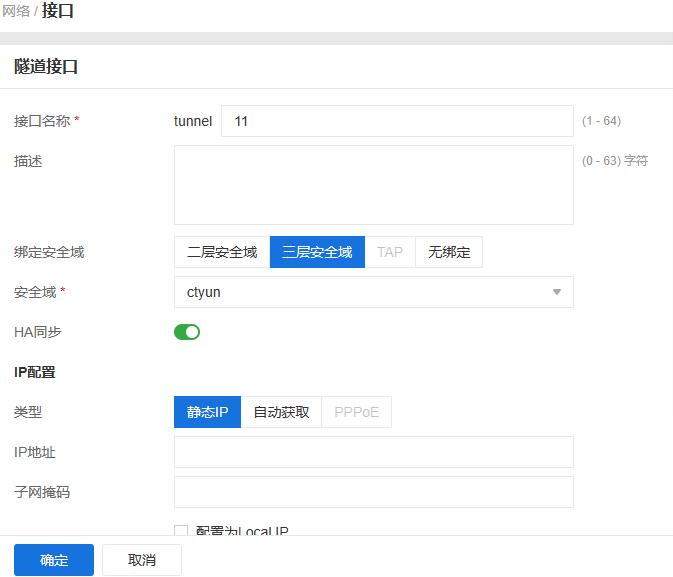

- 在網絡>接口頁面，單擊“新建”隧道接口，在隧道接口配置頁面，根據提示輸入配置接口名稱、安全域、IP配置、綁定隧道配置（選擇IPSec VPN及VPN名稱）等，單擊“確定”，完成配置。
- 在策略>安全策略頁面，單擊“新建”，進入安全策略頁面。根據提示輸入配置，單擊“確定”，配置完成。

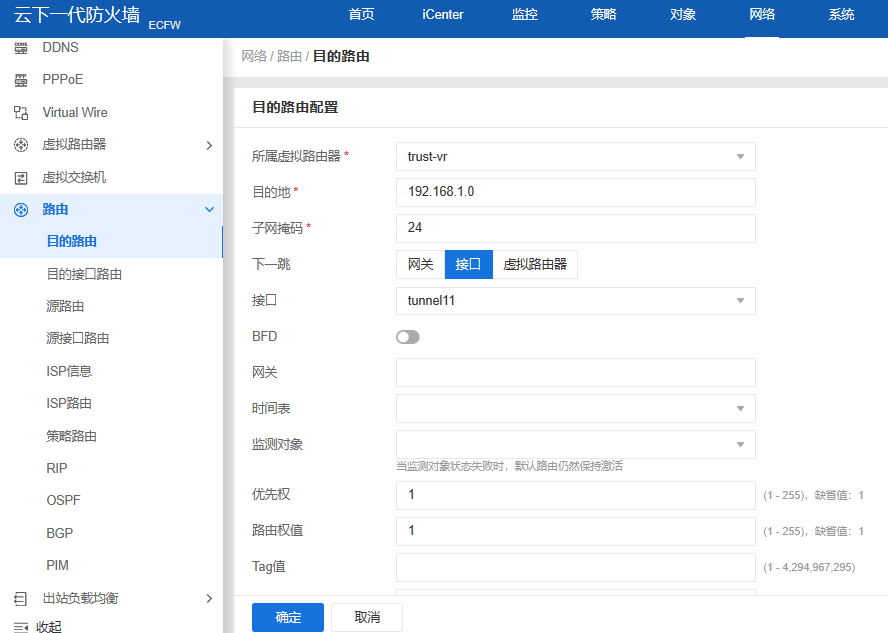

- 在網絡>路由頁面，單擊“新建”分別添加上行和下行路由。
上行路由：目的地址為天翼云VPC的網段，下一跳為新建的隧道接口。
下行路由：如果目的網段非本地直連路由，請按需添加下行路由。
- 測試連通性。
可以利用您的云主機和您的數據中心主機進行連通性測試。
