應用場景

當云上應用部署在不同VPC，需要通過彈性負載均衡進行流量分發時，可以采用云上跨VPC添加云主機至ELB后端云主機組，實現流量跨VPC轉發。

方案使用云產品

彈性負載均衡、彈性云主機、對等連接

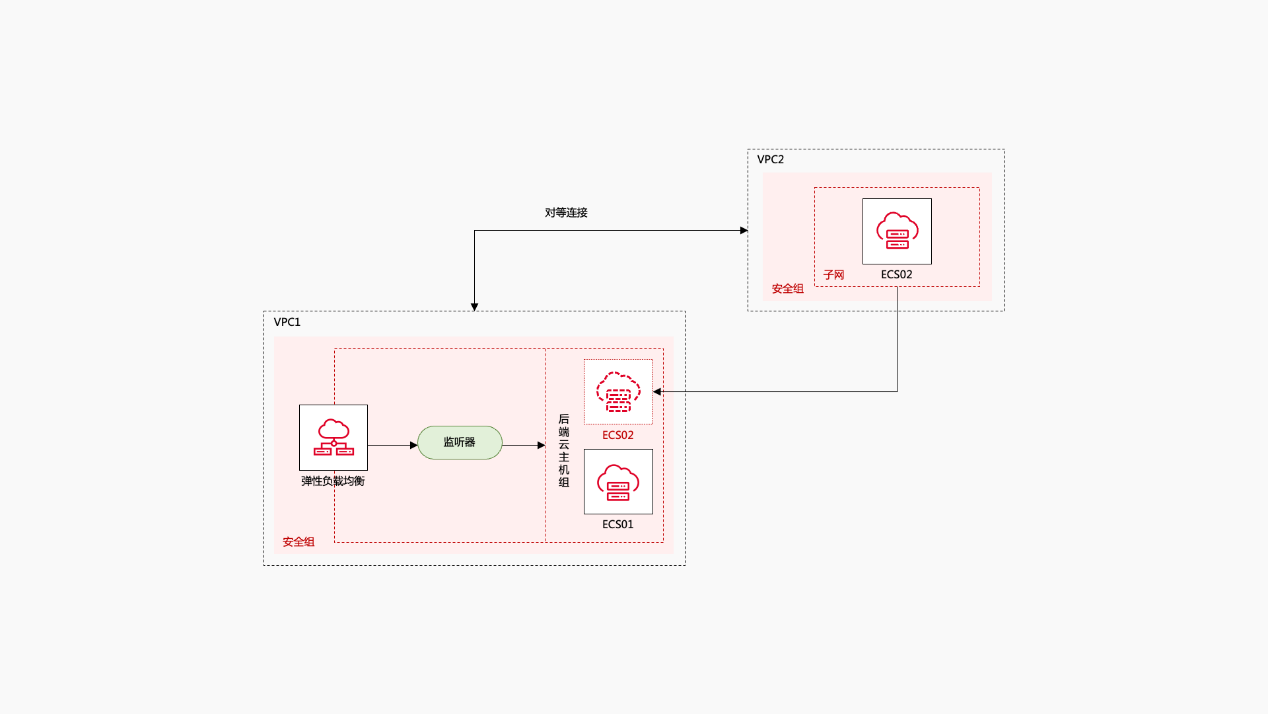

方案架構

• 經典負載均衡器在VPC1中。
• VPC1中有一臺云主機，部署應用1。
• VPC2中有一臺云主機，部署應用2，加載到負載均衡器中。

方案優勢

彈性負載均衡支持跨VPC添加云上其他VPC內的云主機至后端云主機組，幫助用戶根據業務訴求靈活配置，將流量請求轉發到云主機上。

操作步驟

步驟一：創建VPC

1. 登錄天翼云官網進入控制中心。單擊控制臺左上角的，選擇地域。
2. 單擊“網絡-虛擬私有云”，進入虛擬私有云控制臺，單擊右上角“創建虛擬私有云”。配置如下參數

• 名稱：VPC1。
• IPv4網段：192.168.0.0/16。
• 其他參數根據需要設置即可。

3. 單擊“下一步”，選擇我已閱讀并同意相關協議，單擊“立即創建”完成VPC1的創建。
4. 重復上述步驟，創建VPC2，網段選擇172.16.0.0/12。

步驟二：創建對等連接

1. 登錄天翼云官網進入控制中心。單擊控制臺左上角的，選擇地域。
2. 單擊“網絡-虛擬私有云”，進入虛擬私有云控制臺，單擊左側導航欄對等連接，進入對等連接控制臺，單擊右上角“創建對等連接”，配置如下參數：

• 名稱：填寫對等連接名稱。
• 本端VPC：VPC1。
• 對端VPC：VPC2。
• 其他參數根據需要設置即可。

3. 單擊“確定”，完成對等連接創建。
4. 單擊對等連接名稱，選擇本端路由頁簽，單擊“路由表”到本端VPC路由表下添加路由，單擊“創建”，在彈出頁面配置如下參數：

• IP類型：IPv4。
• 目的地址：172.16.0.0/12。
• 下一條類型：對等連接網關。
• 對等連接網關：選擇創建的對等連接名稱。

單擊“確定”，完成本端路由的添加。

5. 回到對等連接詳情頁，選擇對端路由頁簽，單擊“路由表”到對端VPC路由表下添加路由，單擊“創建”，在彈出頁面配置如下參數：

• IP類型：IPv4。
• 目的地址：192.168.0.0/16。
• 下一條類型：對等連接網關。
• 對等連接網關：選擇創建的對等連接名稱。

單擊“確定”，完成對端路由的添加。

步驟三：創建彈性云主機

1. 登錄天翼云官網進入控制中心。單擊控制臺左上角的，選擇地域。
2. 單擊“計算-彈性云主機”，進入彈性云主機控制臺，單擊左上角“創建云主機”配置如下參數：

• 實例名稱：ECS01。
• 鏡像：CentOS 7.6 64位。
• VPC：VPC1。
• 安全組：打開22、8888、8889等端口。
• 彈性IP：自動分配，5M。
• 其他參數根據需要設置即可。

確認配置后，單擊“立即購買”，完成ECS01的創建。

3. 重復上述步驟，在VPC2中創建ECS02。

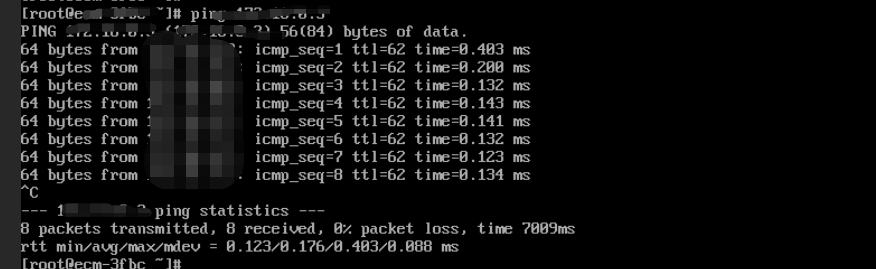

4. 使用root用戶登錄ECS01，ping ECS02的內網ip，驗證對等連接配置是否連通，顯示如下表示連通：

5. 執行如下命令，在云主機部署Apache1。

yum -y install httpd
cd /var/www/html
echo "Hello World ! This is ECS01." > index.html
cd /root
vim /etc/httpd/conf/httpd.conf  #找到端口位置，修改 Listen 80 為	Listen 8889，保存修改。
systemctl start httpd.service

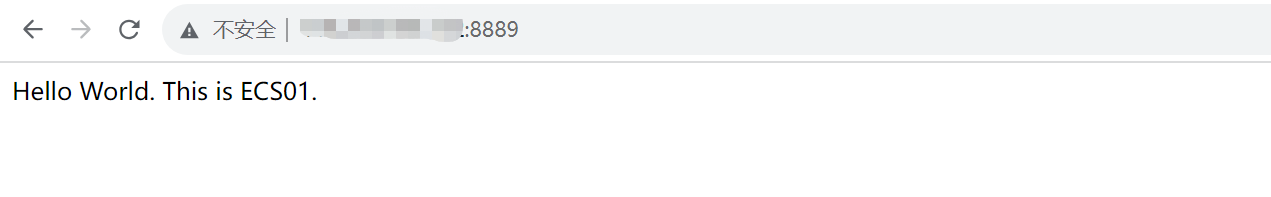

6. 使用IP:8889打開頁面，如下：

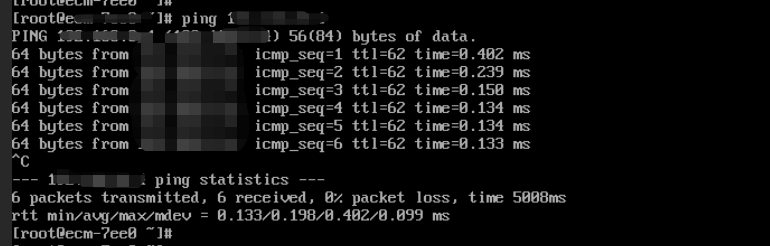

7. 登錄ECS02，ping ECS01的內網IP，顯示如下：

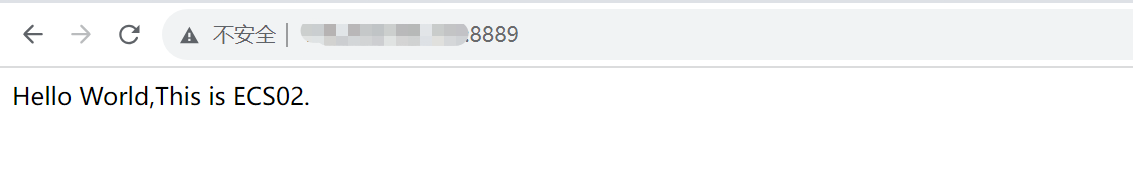

8. 重復步驟5，在ECS02中配置Apache應用，頁面首頁改為Hello World ! This is ECS02

9. 創建完成，分別解綁兩臺彈性云主機的彈性IP。步驟詳見解綁彈性IP地址。

步驟四：創建負載均衡器

1. 登錄天翼云官網進入控制中心。單擊控制臺左上角的，選擇地域。
2. 單擊“網絡-彈性負載均衡”，進入彈性負載均衡控制臺，單擊右上角“創建負載均衡器”，配置如下：

• 類型：經典型。
• 名稱：填寫負載均衡器名稱。
• 網絡類型：外網。
• 所屬VPC：VPC1。
• 子網：默認子網。
• 彈性IP：選擇已有彈性IP。
• 其他參數根據需要設置即可。

單擊“下一步”，選擇我已閱讀并同意相關協議，單擊“立即創建”完成負載均衡器的創建。

3. 單擊負載均衡器名稱，選擇監聽器頁簽，單擊“添加監聽器”，配置如下：

• 名稱：填寫監聽器名稱。
• 負載均衡器協議/端口：HTTP 8888。

4. 單擊下一步，進入添加后端云主機頁面。填寫主機組名稱，選擇ECS01，點擊按鈕，加載至云主機組中，填寫端口-權重：8889-10。
5. 單擊下一步，進入負載方式&健康檢查頁面，配置參數如下：

• 負載方式：輪詢算法。
• 會話保持：關閉。
• 健康檢查：打開，具體參數選擇默認。
• 單擊“立即創建”，完成監聽器的添加。

步驟五：添加跨VPC的云主機

1. 登錄天翼云官網進入控制中心。單擊控制臺左上角的，選擇地域。
2. 單擊“網絡-彈性負載均衡”，進入彈性負載均衡控制臺，單擊負載均衡器名稱，選擇后端主機組頁簽，單擊主機組名稱，在下方選擇跨VPC后端IP頁簽，單擊“添加”，配置如下：

• 選擇網絡：VPC2。
• 輸入IP：ECS02的內網IP。
• 端口：8889。
• 權重：10。

單擊確定，完成跨VPC云主機的添加。

步驟六：驗證網絡連通性

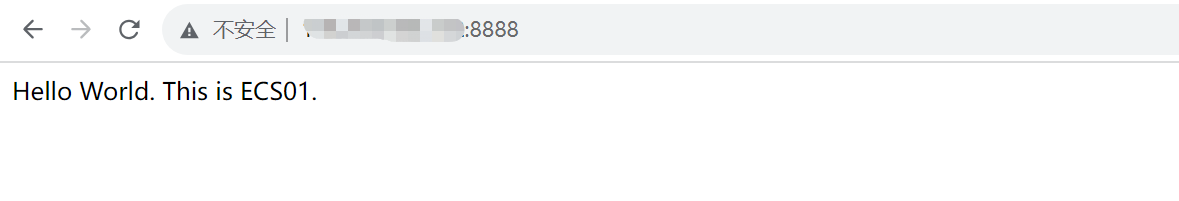

1. 使用負載均衡綁定IP:8888，驗證網絡連通性。

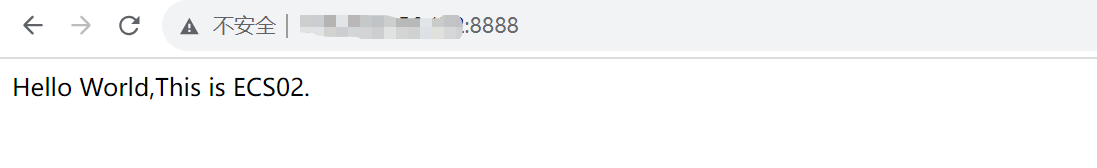

2. 刷新驗證網頁內容更改，證明ELB工作正常。
