應用場景

Nginx (engine x) 是一個高性能的HTTP和反向代理web服務器。

Nginx是一款輕量級的Web服務器/反向代理服務器及電子郵件（IMAP/POP3）代理服務器，在BSD-like協議下發行。其特點是占有內存少，并發能力強，事實上Nginx的并發能力確實在同類型的網頁服務器中表現較好，中國大陸使用Nginx網站用戶有百度、京東、新浪、網易、騰訊、淘寶等。

本案例中，使用一臺Nginx做反向代理服務器，三臺Nginx做負載均衡的代理服務。因為使用用戶可能非常多，所以需要做負載均衡。后端使用天翼云的彈性文件服務。天翼云彈性文件服務用于存儲文件，如圖片、視頻、鏡像回源文件或者一些用戶的靜態數據等。不同的Nginx代理服務器之間共享訪問文件系統數據。

方案使用云產品

彈性文件服務，彈性云主機

方案架構

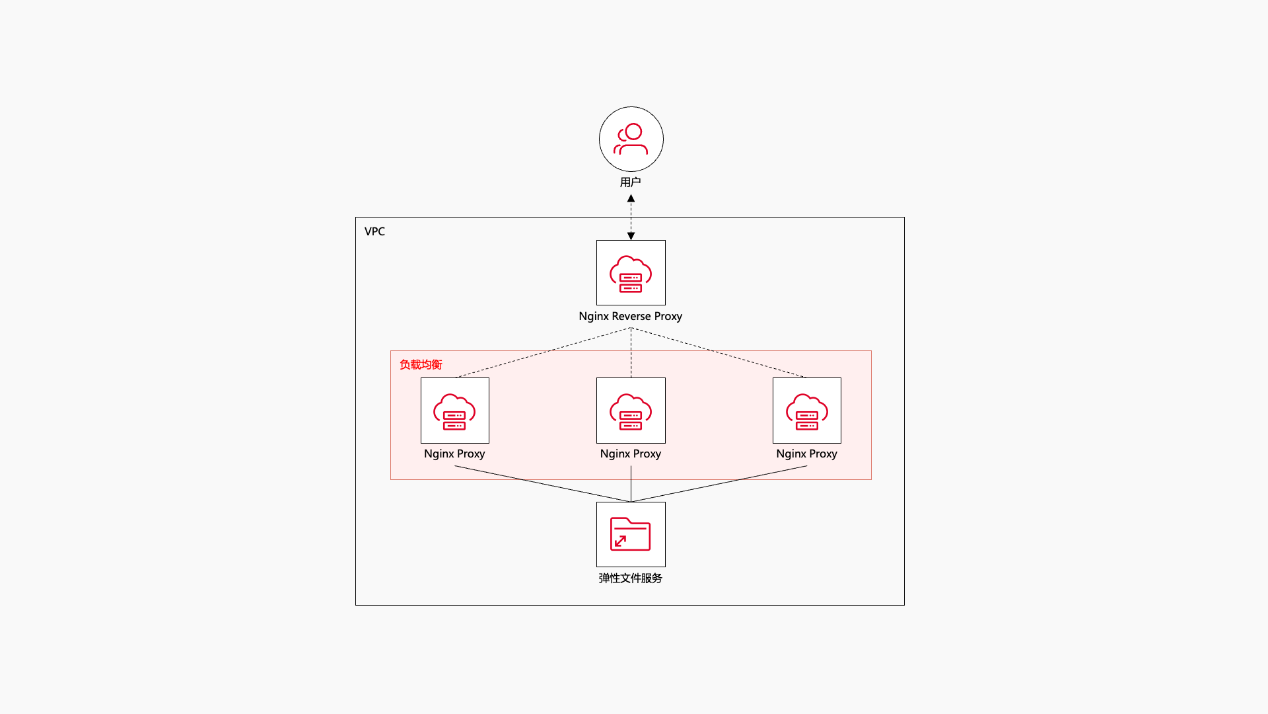

配置的架構如下圖：

準備工作

在開始之前需要創建一個虛擬機私有云VPC，一個文件系統，四臺云主機，其中一臺做反向代理服務器，三臺做負載均衡的代理服務。具體操作如下：

1. 在需要操作的地域創建虛擬私有云VPC，具體操作步驟參見創建虛擬私有云VPC。

2. 創建該VPC下的彈性云主機，操作系統為Linux，此處以CTyunOS 2.0.1為例演示，具體操作步驟參見創建彈性云主機。

3. 創建該VPC下的文件系統，文件系統的協議類型為NFS，具體操作步驟參見創建文件系統。

操作步驟

步驟一：放開云主機TCP22330端口

1. 登錄“控制中心”，點擊“計算>彈性云主機”進入彈性云主機控制臺頁面。

2. 找到目標云主機，點擊名稱進入云主機詳情頁。

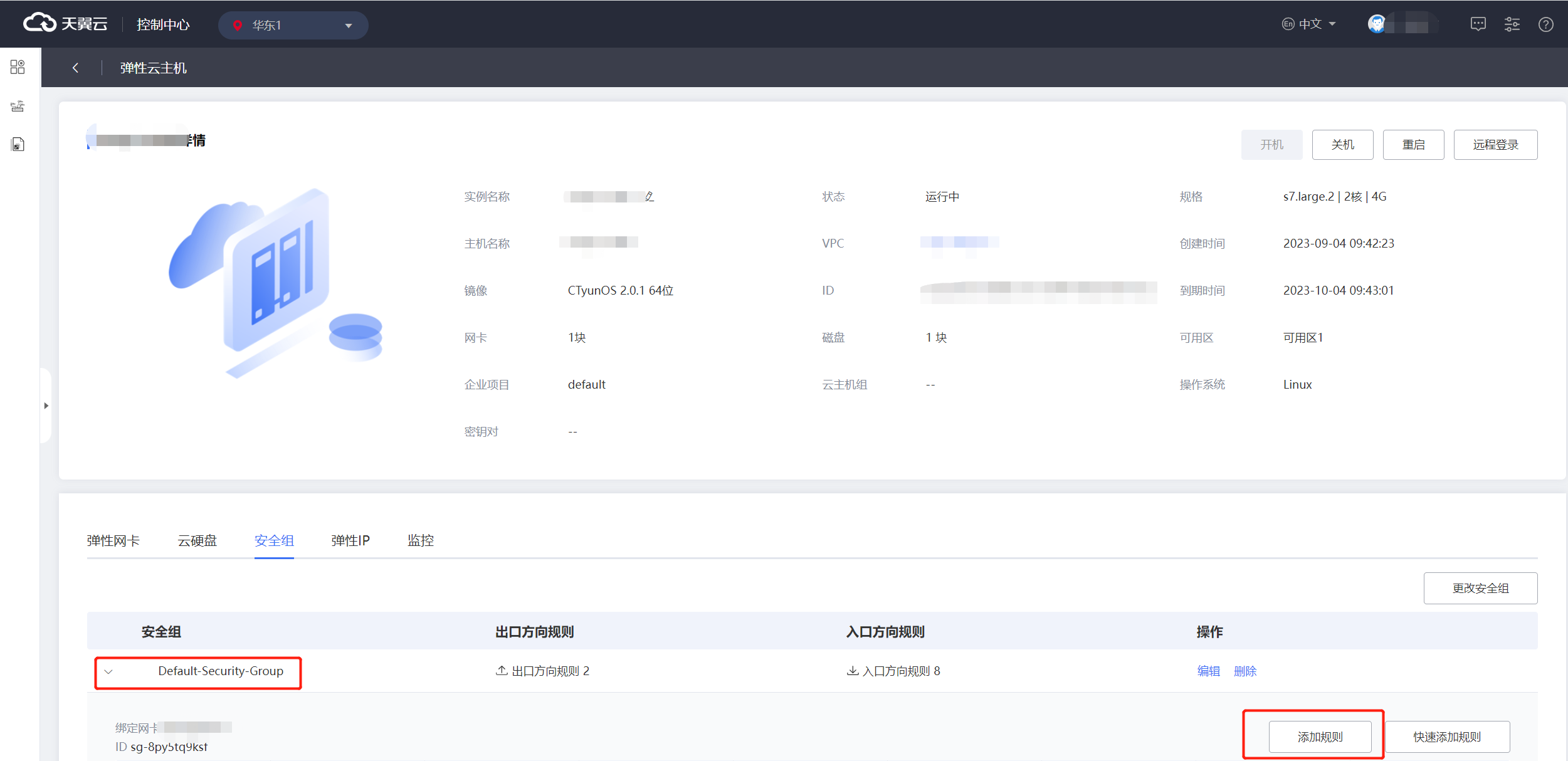

3. 在詳情頁下方，點擊“安全組”頁簽，在該頁簽默認安全組下點擊“添加規則”，具體操作請參考添加安全組規則。



4. 添加“入方向”規則，各參數選項如下圖。添加完成之后，在默認安全組下會顯示相應的規則。



5. 重復以上步驟，對四臺云主機均放開22330端口。

步驟二：部署Nginx負載均衡代理服務

在三個代理服務器的主機上掛載文件系統，安裝部署Nginx。

1. 以root用戶登錄彈性云主機，登錄方式參考登錄Linux彈性云主機，執行如下命令，安裝NFS客戶端。

   yum install nfs-utils -y

2. 等待安裝完成，執行如下命令，安裝Nginx。

   yum install nginx -y

3. 執行如下命令，掛載文件系統到Nginx需要代理的目錄，參考掛載NFS文件系統到彈性云主機 (Linux)。掛載地址在文件系統詳情頁獲取，參考查看文件系統。

   "/usr/share/nginx/html/"是需要掛載在本地主機的目錄，也是Nginx默認使用的代理目錄。

   mount -t nfs -o vers=3,proto=tcp,async,nolock,noatime,nodiratime,noresvport,wsize=1048576,rsize=1048576,timeo=600 掛載地址 /usr/share/nginx/html/

4. 執行如下命令，為共享目錄下編輯一個index.html。

   echo "Test for CT-SFS!" > /usr/share/nginx/html/index.html

5. 重復1-4步驟，對三臺Nginx都掛載同一個NFS文件系統。

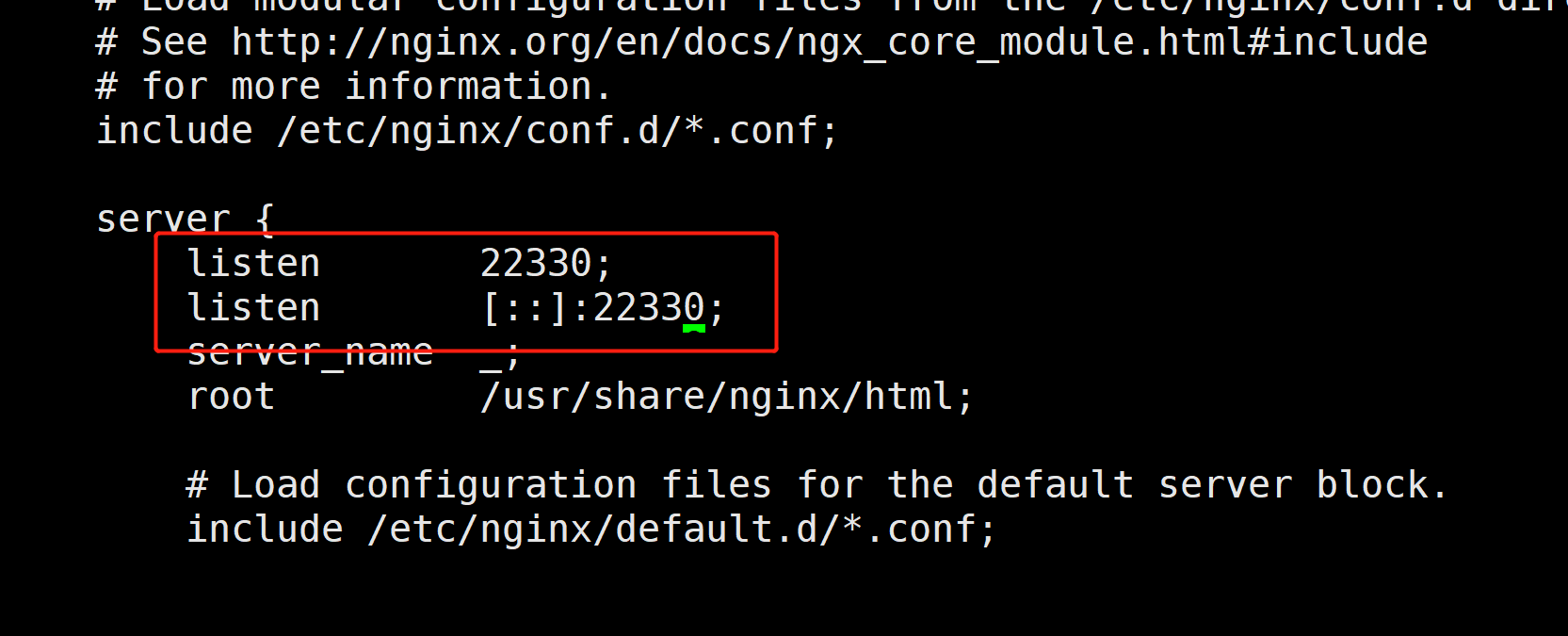

6. 執行 vi /etc/nginx/nginx.conf命令，在該文件中修改Nginx的默認端口80為22330，然后執行以下命令為每一個代理服務器啟動Nginx。


   systemctl restart nginx

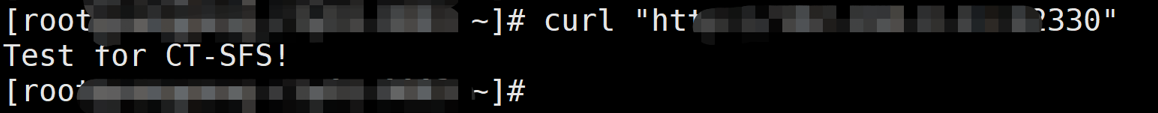

7. 驗證代理結果。若三臺Nginx代理服務都可以訪問index.html文件，則表示配置成功。在每一個代理服務器上使用curl命令驗證如下，其中{ip}為云主機的內網ip，可以在云主機詳情頁“彈性網卡”頁簽下獲取。

   curl "//{ip}:22330"

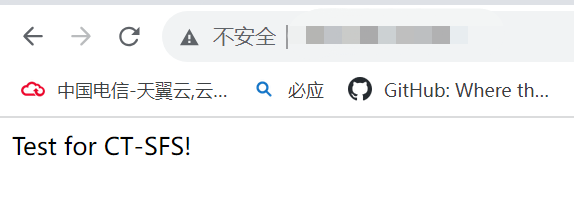

   在云主機詳情頁“彈性IP”頁簽下找到云主機的公網地址，并在瀏覽器上輸入“{公網IP地址}:22330"，預期結果如下：



   如網頁請求不通但是本地curl沒有問題，那么執行以下命令關閉防火墻：

   systemctl stop firewalld

   systemctl stop iptables

步驟三：部署Nginx反向代理服務

在第四臺云主機上安裝反向代理。

1. 登錄第四臺云主機，執行如下命令，安裝Nginx。

   yum install nginx -y

2. 執行如下命令配置反向代理的Nginx服務。

   vi /etc/nginx/nginx.conf

   修改默認的http配置如下，其中192.168.xxx.xx為步驟二中三臺負載均衡服務器IP，即三臺云主機的內網IP，可以在云主機詳情頁“彈性網卡”頁簽下獲取，使用時注意替換。

   http {
       upstream nfs {
           server 192.168.xxx.xx:22330;
           server 192.168.xxx.xx:22330;
           server 192.168.xxx.xx:22330;
       }

   server {
       listen 22330;
       location / {
           proxy_pass //nfs;
       }
   }
   }

3. 執行如下命令，啟動反向代理的Nginx服務。

   systemctl restart nginx

步驟四：測試驗證

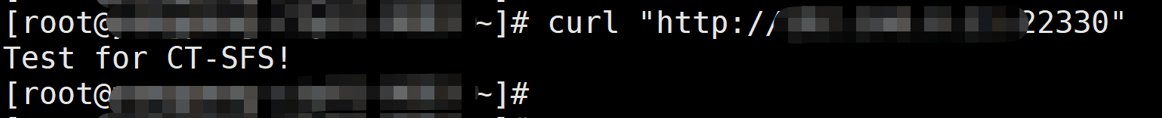

在第四臺云主機，即反向代理服務器上使用curl命令請求，其中{ip}為云主機的公網IP，可以在云主機詳情頁“彈性IP”頁簽下獲取。也可以使用內網IP，在云主機詳情頁“彈性網卡”頁簽下獲取。

curl "//{ip}:22330"

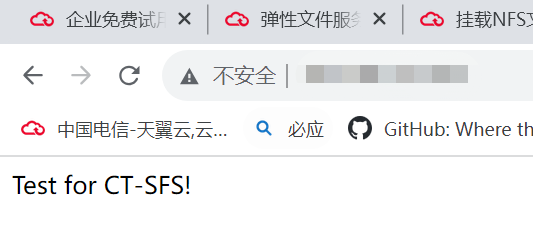

在瀏覽器上輸入“{公網IP地址}:22330"，預期結果如下：

如網頁請求不通但是本地curl沒有問題，那么執行以下命令關閉防火墻：

systemctl stop firewalld

systemctl stop iptables
