背景信息

OpenFOAM全稱Open Source Field Operation and Manipulation，是一款對連續介質力學問題進行數值計算的軟件，可進行數據預處理、后處理和自定義求解器，常用于計算流體力學(CFD)領域。

準備工作

● 已創建彈性高性能計算E-HPC集群。

● 已創建集群用戶。

● 需要安裝的軟件：OpenFOAM 10、gcc/11.4.0 和 Intel OneAPI 2022.2.0。

操作步驟

1.登錄EHPC集群，安裝OpenFOAM 10。

加載編譯環境變量：

#加載gcc和Intel編譯器等環境變量
$?module?load?gcc/11.4.0?tbb/2021.6.0?compiler-rt/2022.1.0?oclfpga/2022.1.0?compiler/2022.1.0??mpi/2021.6.0?mkl/2022.1.0
$?export?MPI_ROOT=/mnt/nvme0n1/hpc/intel-oneapi/mpi/2021.6.0

$?cd?ThirdParty-10-version-10
$?source?etc/bashrc

先后編譯ThirdParty和OpenFOAM兩個文件夾：

$?cd?ThirdParty-10-version-10
$?./Allwake?-j
$?cd?-

$?cd?OpenFOAM-10
$?./Allwake?-j
$?cd?-

2.測試步驟。

演示測試樣例cavitatingBullet：

cd?OpenFOAM-10/tutorials/multiphase/interFoam/laminar/cavitatingBullet

修改Allrun文件：

#!/bin/sh
cd?${0%/*}?||?exit?1????#?Run?from?this?directory

export?OMPI_ALLOW_RUN_AS_ROOT=1
export?OMPI_ALLOW_RUN_AS_ROOT_CONFIRM=1

#?Source?tutorial?run?functions
.?$WM_PROJECT_DIR/bin/tools/RunFunctions

#?Generate?the?base?block?mesh
runApplication?blockMesh

#?Generate?the?snappy?mesh
runApplication?snappyHexMesh?-overwrite

runApplication?decomposePar

#?Initialise?with?potentialFoam?solution
runApplication?potentialFoam?-pName?p_rgh

#?Run?the?solver
runParallel?$(getApplication)

runApplication?reconstructPar

修改system/decomposeParDict文件：

...
numberOfSubdomains?56;
...
simpleCoeffs
{
????n???????????????(7?4?2);
}

hierarchicalCoeffs
{
????n???????????????(7?4?2);
order???????????xyz;
}
...

運行程序：

$?./Allrun

查看運行時長：

$?tail??-n?5?log.interFoam
ExecutionTime?=?187.48?s??ClockTime?=?203?s

End

Finalising?parallel?run

3.查看最終結果。

在文件夾中添加一個.foam的空文件，如

$?touch?test.foam

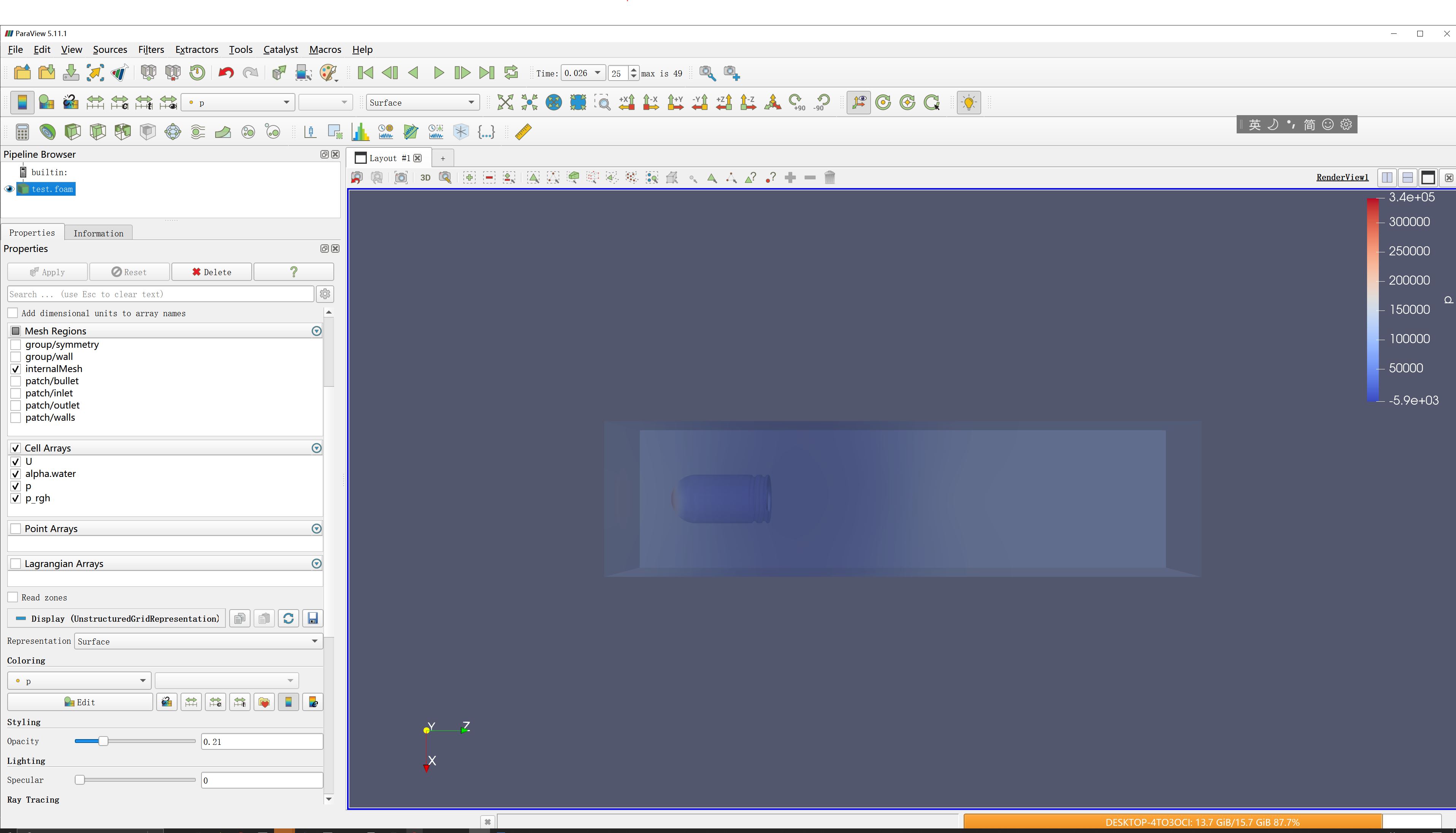

使用paraview打開test.foam，即可查看運行結果。
