DTS技術架構

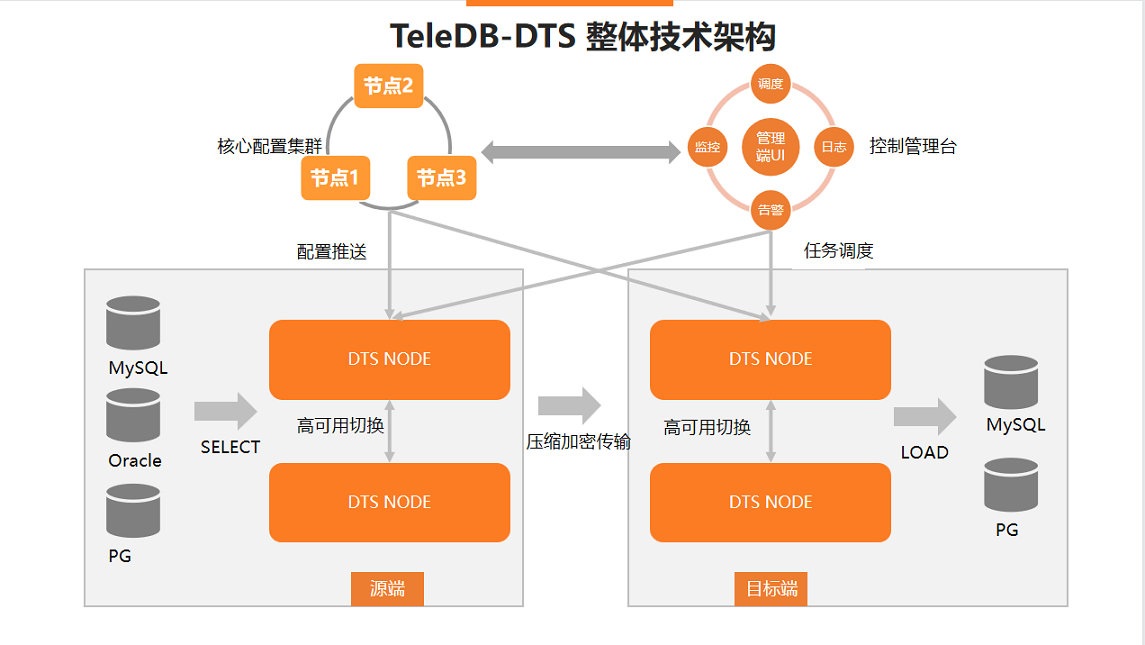

天翼云DTS系統技術架構圖如下所示：


DTS功能原理

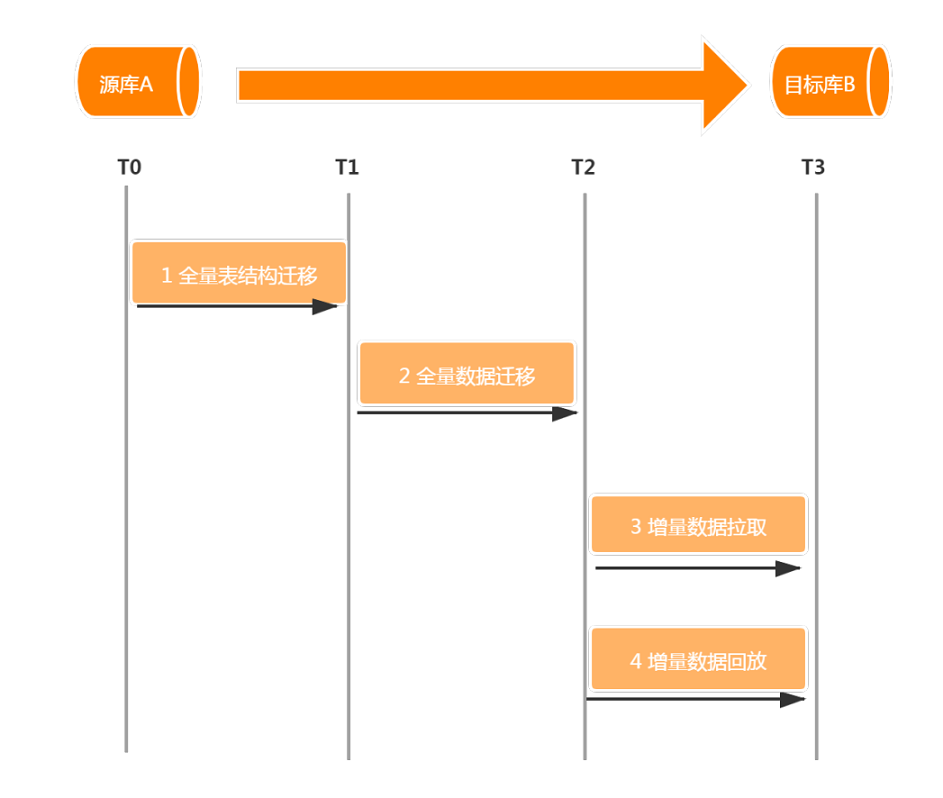

DTS數據遷移提供多種遷移類型：結構對象遷移、全量數據遷移及增量數據遷移。如果需要實現不停服務遷移，需要同時選擇結構對象遷移、全量數據遷移和增量數據遷移。

全量數據遷移過程可能會持續較久，在這過程中，源實例不斷有業務寫入，為保證遷移數據的一致性，在全量數據遷移之前，會記錄當前源實例的日志位點，存儲在本地數據庫中。

當全量數據遷移完成后，DTS會啟動增量日志回放模塊，增量日志回放模塊會從增量日志讀取模塊中獲取增量數據，經過反解析、過濾、封裝后遷移到目標實例，從而實現增量數據遷移。

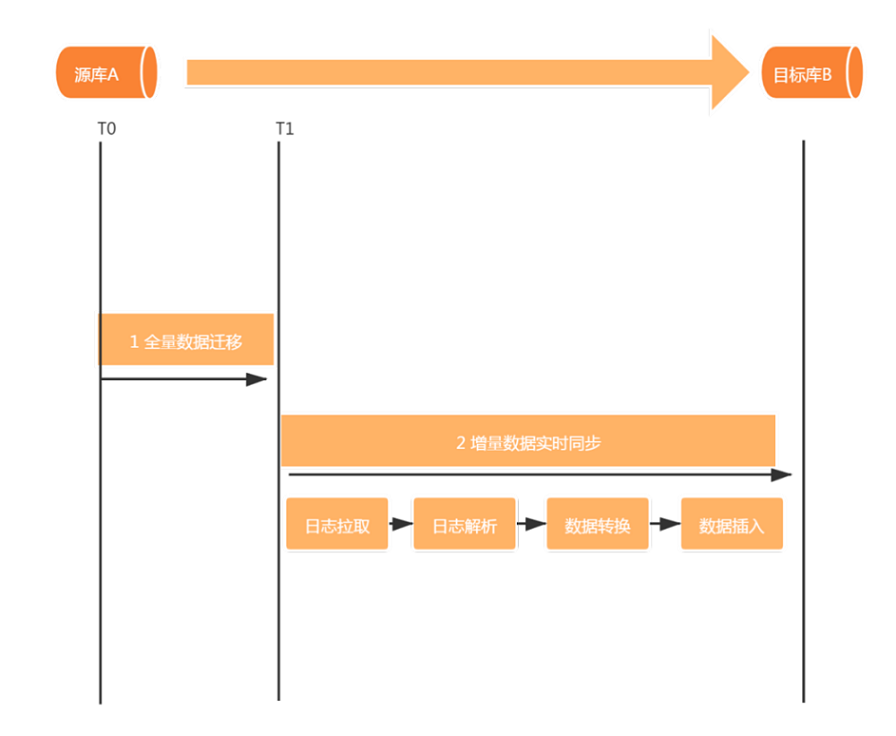

DTS數據同步功能能夠實現兩個數據源之間的增量數據實時同步。

在增量數據實時同步過程中，DTS的底層實現模塊主要包括：

日志讀取模塊
日志讀取模塊從源實例讀取原始數據，經過解析、過濾及標準格式化，最終將數據在本地持久化。日志讀取模塊通過數據庫協議連接并讀取源實例的增量日志。如果源數據庫為RDS MySQL，那么數據抓取模塊通過Binlog dump協議連接源庫。
日志回放模塊
日志回放模塊從日志讀取模塊中請求增量數據，并根據用戶配置的同步對象進行數據過濾，然后在保證事務時序性及事務一致性的前提下，將日志記錄同步到目標實例。
