什么是虛擬IP

虛擬IP（Virtual IP Address，簡稱VIP）是一個未分配給真實彈性云主機網卡的IP地址。彈性云主機除了擁有私有IP地址外，還可以擁有虛擬IP地址，用戶可以通過其中任意一個IP（私有IP/虛擬IP）訪問此彈性云主機。同時，虛擬IP地址擁有私有IP地址同樣的網絡接入能力，包括VPC內二三層通信、VPC之間對等連接訪問，以及彈性IP、VPN、云專線等網絡接入。

您可以為多個主備部署的彈性云主機綁定同一個虛擬IP地址，然后為虛擬IP綁定一個彈性IP，搭配Keepalived，實現主服務器故障后，自動切換至備服務器，打造高可用容災組網。

典型組網

虛擬IP主要用在彈性云主機的主備切換，搭配Keepalived，達到高可用性HA（High Availability）的目的。當主服務器發生故障無法對外提供服務時，動態將虛擬IP切換到備服務器，繼續對外提供服務。本節介紹兩種典型的組網模式。

• 典型組網1： HA高可用性模式

場景舉例：如果您想要提高服務的高可用性，避免單點故障，可以用“一主一備”或“一主多備”的方法組合使用彈性云主機，這些彈性云主機對外表現為一個虛擬IP。當主服務器故障時，備服務器可以轉為主服務器，繼續對外提供服務。

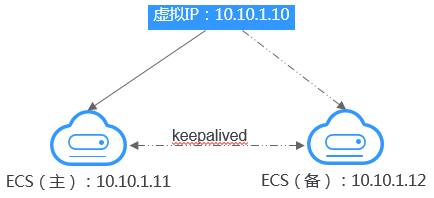

圖 HA高可用性模式組網圖

? 將2臺同子網的彈性云主機綁定同一個虛擬IP。

? 將這2臺彈性云主機配置Keepalived，實現一臺為主服務器，一臺為備份服務器。Keepalived可參考業內通用的配置方法，此處不做詳細介紹。

• 典型組網2： 高可用負載均衡集群

場景舉例：如果您想搭建高可用負載均衡集群服務，您可以采用Keepalived + LVS(DR)來實現。

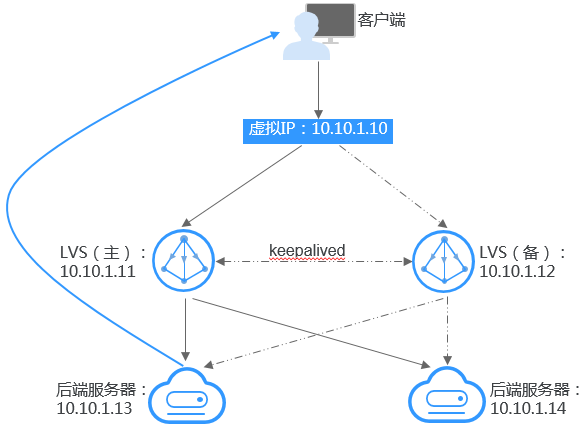

圖 高可用負載均衡集群

? 將2臺彈性云主機綁定同一個虛擬IP。

? 將綁定了虛擬IP的這2臺彈性云主機配置Keepalived+LVS（DR模式），組成LVS主備服務器。這2臺服務器作為分發器將請求均衡地轉發到不同的后端服務器上執行。

? 配置另外2臺彈性云主機作為后端RealServer服務器。

? 關閉2臺后端RealServer彈性云主機的源/目的檢查。

Keepalived + LVS調度服務端安裝配置以及后端RealServer服務器配置可以參考業內通用的配置方法。

應用場景

• 場景一：通過彈性IP訪問虛擬IP。

您的應用需要具備高可用性并通過Internet對外提供服務，推薦使用彈性IP綁定虛擬IP功能。

• 場景二：通過VPN/云專線/對等連接訪問虛擬IP。

您的應用需要具備高可用性并且需要通過Internet訪問，同時需要具備安全性（VPN），保證穩定的網絡性能（云專線），或者需要通過其他VPC訪問（對等連接）。

約束與限制

• 虛擬IP與彈性IP綁定將受彈性IP相關配額限制，具體可參看彈性IP服務約束與限制內容。
• 不推薦在彈性云主機配置多個同子網網卡的場景下，使用虛擬IP功能。若在該場景下使用虛擬IP功能，彈性云主機內部會存在路由沖突，導致虛擬IP通信異常。
• 備彈性云主機需要關閉IP轉發功能。確認方式如下：

a. 登錄彈性云主機執行如下命令，查看IP轉發功能是否已開啟。

cat /proc/sys/net/ipv4/ip_forward

回顯結果：1為開啟，0為關閉，默認為0。

n 回顯為1，執行b和c關閉IP轉發功能。

n 回顯為0，操作完成。

b. 使用vi打開“/etc/sysctl.conf”文件，修改net.ipv4.ip_forward = 0，按“:wq”保存退出。或使用sed命令修改，參考命令如下：

sed -i '/net.ipv4.ip_forward/s/1/0/g' /etc/sysctl.conf

c. 執行如下命令，使修改生效。

sysctl -p /etc/sysctl.conf
