使用背景

當多個云主機或云主機多個端口對外提供服務時，為了節省彈性IP資源并且避免云主機IP直接暴露在公網上，可以使用NAT網關的DNAT功能實現云主機對外提供服務。

方案優勢

多個云主機或云主機多個端口共用同一個NAT網關，配置不同的DNAT規則端口映射，即可實現對外服務。可以節省資源，優化成本。

方案涉及產品

彈性IP，VPC，彈性云主機，NAT網關

方案架構

本方案網絡拓撲架構如圖所示

操作步驟

步驟一：創建云上VPC和云主機環境

此次實驗使用單個VPC，VPC中云主機不需要綁定彈性IP。

VPC、子網創建具體操作步驟參見虛擬私有云-創建VPC、子網搭建私有網絡。

創建云主機具體操作步驟參見彈性云主機-創建彈性云主機。

步驟二：購買彈性IP

1. 登錄天翼云控制臺，選擇“網絡>彈性IP”。
2. 進入彈性IP控制臺，點擊右上角“申請彈性IP”。
3. 按需求選擇帶寬規格，購買數量選擇2，單擊“下一步”。
4. 確定規格，選擇我已閱讀并同意相關協議，單擊“確認下單”，完成彈性IP創建。

步驟三 ：搭建彈性云主機Apache應用

1. 登錄天翼云控制臺，選擇“網絡>彈性IP”。
2. 選擇一個創建完成的彈性IP，此時彈性IP的狀態是未綁定狀態，點擊最右側的“操作>綁定”，在彈出界面選擇一對一綁定，點擊“確定”。
3. 在彈出頁面選定云主機，點擊云主機名稱，選擇彈出的主網卡信息，單擊“確定”，完成彈性云主機綁定彈性IP。
4. 切換至彈性云主機控制臺，點擊“遠程登錄”，登錄彈性云主機。
5. 執行如下命令，安裝Apache服務

yum -y install httpd

systemctl start httpd.service

6. 修改Apache端口

vim /etc/httpd/conf/httpd.conf (將80端口修改為8081)

service httpd restart

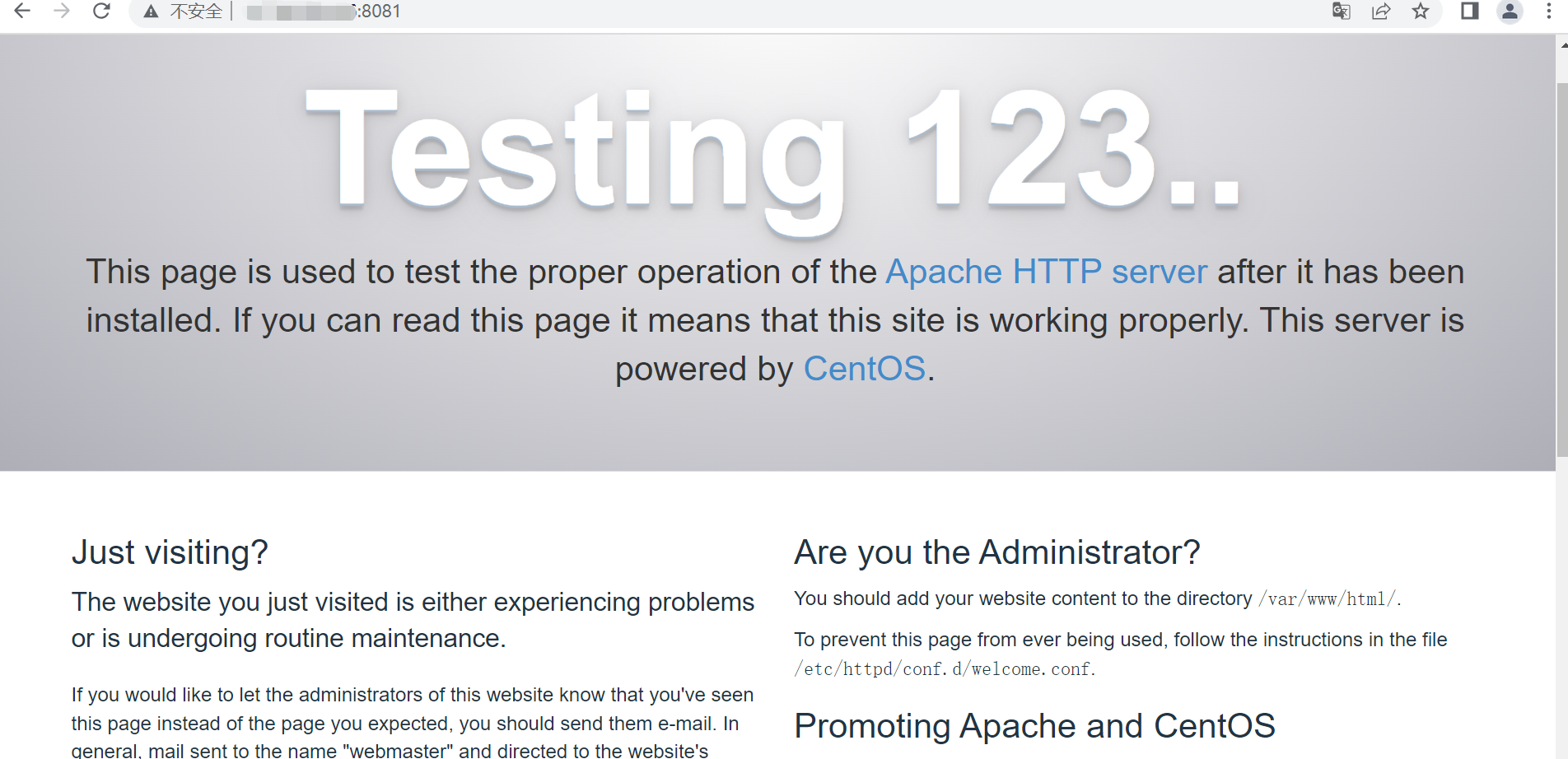

7. 使用IP:8081在瀏覽器打開可以看到Apache頁面。

8. 回到彈性IP控制臺，點擊該彈性IP“解綁“完成彈性IP解綁，解綁完成后點擊“更多>刪除”，完成彈性IP刪除。

步驟四：購買NAT網關

1. 登錄天翼云控制臺，選擇“網絡>NAT網關”。
2. 進入NAT網關控制臺，點擊右上角“創建NAT網關”。
3. 選擇付費方式，填寫名稱，選擇可用區，VPC選擇環境準備中的創建的VPC，選擇規格，點擊“下一步”。
4. 確認規格，選擇我已閱讀并同意相關協議，單擊“確認下單”，完成NAT網關的創建。

步驟五：配置路由（僅部分資源池需要）

1. 添加默認路由指向NAT網關。單擊”虛擬私有云”，進入虛擬私有云控制臺，選擇環境中創建的VPC，點擊名稱打開VPC詳情頁，在子網頁簽點擊子網名稱，進入子網詳情頁。
2. 在子網詳情頁單擊“路由管理”頁簽，點擊已綁定的“默認路由表”進入路由規則頁面。
3. 在路由規則頁面單擊“創建”，在彈出頁面，選擇

• IP類型：IPv4
• 目的地址：0.0.0.0/0
• 下一跳類型：NAT網關
• NAT網關：選擇剛創建的NAT網關

4. 點擊“確定”，完成默認路由指向NAT網關。

步驟六：配置DNAT規則

1. 單擊上一步創建的NAT網關，進入NAT網關詳情頁，下拉至DNAT頁簽，點擊添加DNAT規則。
2. 在彈出頁面選擇配置：

• 彈性IP：選擇步驟一創建的第二個彈性IP
• 類型：選擇VPC內主機或網卡
• 選擇服務器：已搭建Apache的服務器
• 網卡：選擇主網卡
• 公網端口：1-65535（部分資源池端口為1-1024，以控制臺為準），我們選擇1000
• 內網端口：8081（Apache端口）
• 支持協議：TCP

3. 單擊“確定”，完成DNAT規則的添加。
4. 等待DNAT規則狀態變為運行中，即完成DNAT規則配置。

步驟七 ：測試連通性

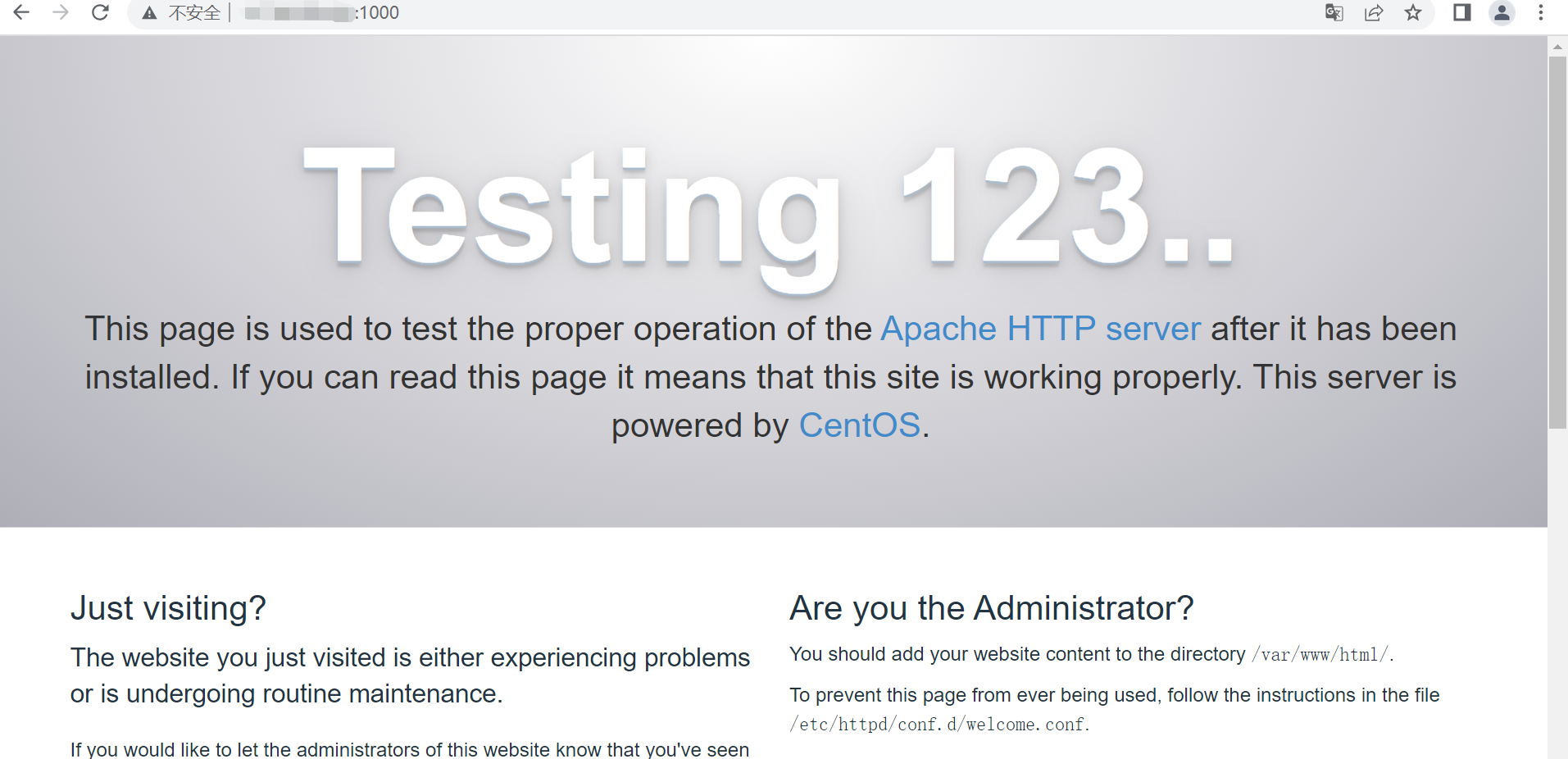

1. 在瀏覽器輸入NAT網關IP:公網端口，可以打開Apache頁面

2. 說明彈性云主機對外提供服務。
