通過儀表盤可將不同圖表展示到同一個屏幕上，通過不同的儀表形式來展示資源數據，例如，曲線圖、數字圖等，進而全面、深入地掌握監控數據。
例如，可將重要資源的關鍵指標添加到儀表盤中，從而實時地進行監控。還可將不同資源的同一指標展示到同一個圖形界面上進行對比。另外，對于例行運維需要查看的指標，可添加到儀表盤中，以便再次打開AOM時無需重新選擇指標就可進行例行檢查任務。
創建儀表盤前，請您先了解儀表盤中支持添加的圖表類型，以便選擇合適的圖表，更精準地對資源進行監控。儀表盤中支持添加的圖表如下：
指標數據類圖表（包括曲線圖和數字圖）
- 曲線圖 ：以時間先后順序顯示指標的數據趨勢。當需要監控一段時間內一個或多個資源的指標數據趨勢時，請使用此類型圖表。

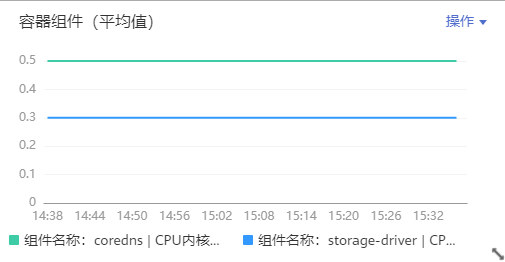

使用曲線圖可對不同資源的同一指標進行對比，如下圖所示，在同一個圖表中展示了不同組件的CPU內核總量。
曲線圖
- 數字圖 ：當需要實時監控某個指標的最新數值時，可使用此類型的圖表。

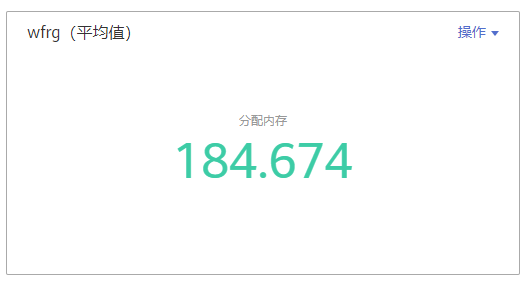

如下圖所示，可實時查看組件的分配內存的平均值。
數字圖
健康狀態類圖表（包括閾值狀態、主機狀態、組件狀態圖表）
支持閾值、主機、組件狀態的展示。可將關注的一個或多個告警規則、主機或組件的狀態信息分別置于同一圖表中進行監控。

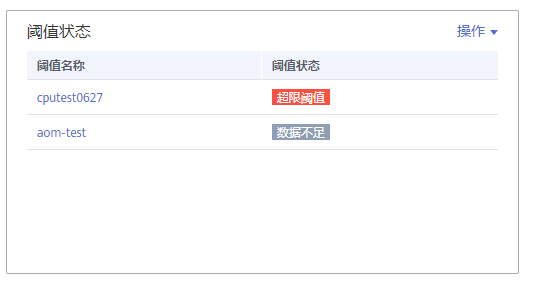

- 閾值狀態圖表： 實時監控告警規則的狀態。
閾值狀態圖表
說明：添加閾值狀態圖表前請先創建告警規則，否則將無法添加閾值狀態圖表。

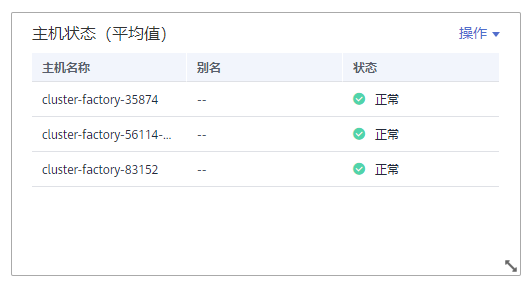

- 主機狀態圖表： 實時監控主機的狀態。
主機狀態圖表

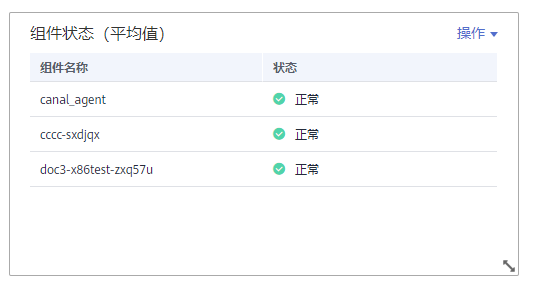

- 組件狀態圖表： 實時監控組件的狀態。
組件狀態圖表
資源TopN圖表
資源TopN圖表的統計單位為集群，統計對象為集群下的資源（這里的資源指主機、組件和實例）。資源TopN圖表可視化地展示了集群中資源占用最高的N個資源，支持資源Top5、Top15數據的匯報展示，其中默認展示資源Top5，放大圖表后展示資源Top15。

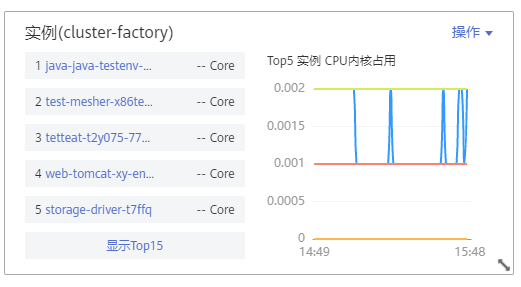

當資源數量很多時，您想快速了解資源占用最高的資源，可在儀表盤中添加TopN圖表，您只需要選擇資源類型和指標，例如主機的CPU使用率，那么AOM將自動將TopN的主機挑選出來展示，如果不超過N個資源，則按照實際資源展示。如下圖所示，展示了集群cluster-factory的實例CPU內核占用Top5：
資源TopN圖表
說明
?默認展示資源Top5圖表，通過單擊“顯示Top15”、在圖表任意處雙擊或在“操作”列選擇“放大”，均可查看資源Top15圖表。
如果您需監控所有集群下的所有資源的Top5數據，可在“監控概覽”界面查看，也可將“監控概覽”界面的資源Top5數據添加到儀表盤。
資源TopN圖表的標題支持您自定義，標題默認命名為資源類型(集群名稱)。
注意
1個區域中最多可創建50個儀表盤。
1個儀表盤中最多可添加20個圖表。
1個曲線圖中最多可添加10個資源，且資源可跨集群選擇。
1個數字圖只能添加1個資源。
1個閾值狀態圖表最多可添加10個告警規則。
1個主機狀態圖表最多可添加10個主機。
1個組件狀態圖表最多可添加10個組件。
創建儀表盤
步驟 1 在左側導航欄中選擇“總覽 > 儀表盤”。
步驟 2 在“儀表盤”頁面左上方單擊“創建儀表盤”，在彈出的“創建儀表盤”對話框中輸入儀表盤名稱并單擊“確定”。
步驟 3 選擇添加方式：“指標數據”“健康狀態”或“資源TopN”。
步驟 4 為該儀表盤添加指標圖表。
- “指標數據”支持添加的圖表有：曲線圖、數字圖。
- “健康狀態”支持添加的圖標有：閾值狀態圖表、主機狀態圖表、組件狀態圖表。

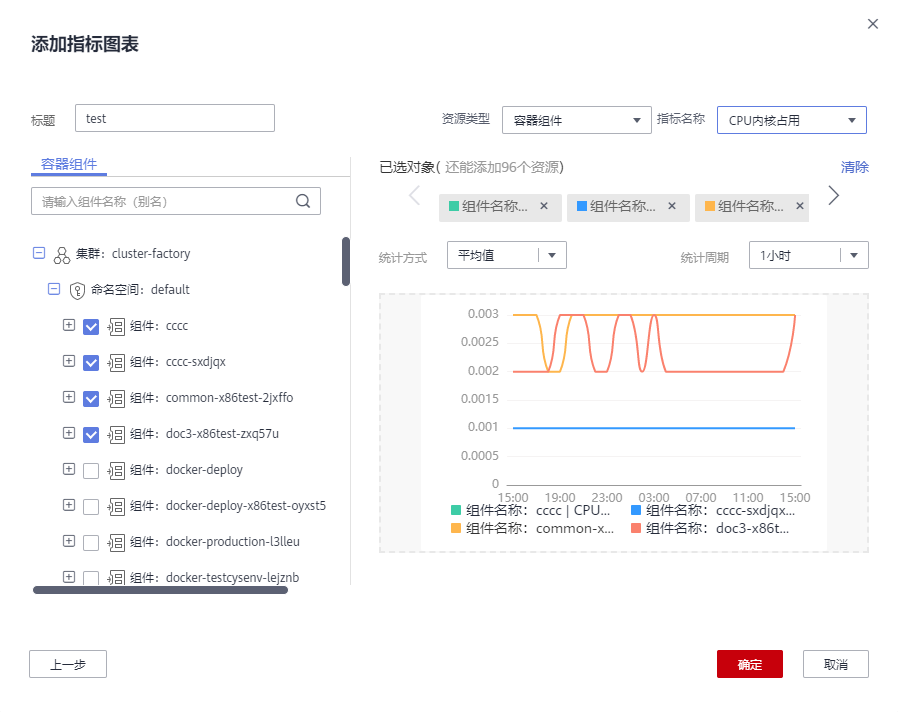

您可根據需要，選擇合適的圖表。下面以添加1個指標“指標數據”曲線圖為例：
1、選擇指標圖表添加方式：在“選擇添加方式”對話框中，單擊“指標數據”下的“添加”。
2、選擇指標圖表展現形式：在“添加指標圖表”對話框中選擇曲線圖，單擊“下一步”。
3、選擇指標并設置指標的統計方式和統計周期，單擊“確定”。
步驟 5 單擊頁面右側的“保存”。
“儀表盤”界面右上角的
開關對儀表盤中所有的圖表生效。
- 開啟（默認）
儀表盤中的數據每分鐘自動刷新一次。
- 關閉
儀表盤中的數據不會自動刷新。
更多儀表盤操作
儀表盤創建完成后，您還可以執行下表中的操作。
相關操作
操作對象 操作 說明 儀表盤 另存為 保存儀表盤后，通過頁面右側的“更多”下拉列表框，可另存、重命名或刪除儀表盤。 重命名 刪除 導出監控報告 單擊“導出監控報告”，可將儀表盤中的曲線圖以CSV格式導出，以便進行本地存儲及進一步分析。 圖表 添加 單擊“添加指標圖表”，可在儀表盤中添加曲線圖、數字圖、閾值狀態圖表、主機狀態圖表、組件狀態圖表。 編輯 通過圖表右上角的“操作”下拉列表框，可對圖表進行編輯、復制、刪除、放大（僅可放大曲線圖）等操作。其中“時間選擇”按鈕僅在曲線圖中存在，通過該按鈕您可以設置臨時的時間范圍和統計周期，方便您查看某一時間范圍的資源數據。
當主機、組件等資源被刪除后，在儀表盤中針對這些資源創建的圖表不會自動刪除，為提高系統性能，您需要手動刪除不需要的圖表。復制 刪除 放大 時間選擇 刷新 調整大小 將鼠標指針移至圖表右下角，當鼠標指針變為時按住鼠標左鍵并進行拖動。 調整位置 在圖表上方或下方的空白區域按住鼠標左鍵拖動至目標位置。
