當數據開發模塊中的作業已完成血緣關系配置后，啟動作業調度，并在數據目錄模塊進行元數據采集任務，則可以在數據目錄模塊可視化查看數據血緣關系。

前提條件

已完成血緣關系的自動配置或手動配置，請參見 配置數據血緣。

啟動作業調度

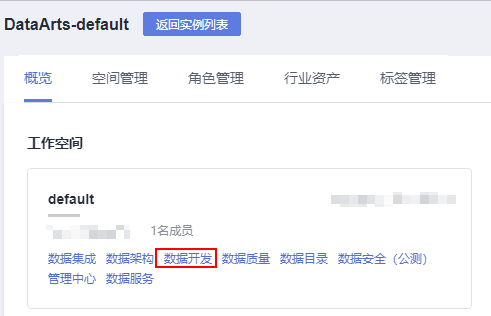

1. 登錄DataArts Studio控制臺。選擇實例，點擊“進入控制臺”，選擇對應工作空間的“數據開發”模塊，進入數據開發頁面。

詳見下圖：選擇數據開發

2. 在數據開發控制臺，單擊左側導航欄中的作業開發按鈕，進入作業開發頁面后，打開已完成血緣配置的作業。

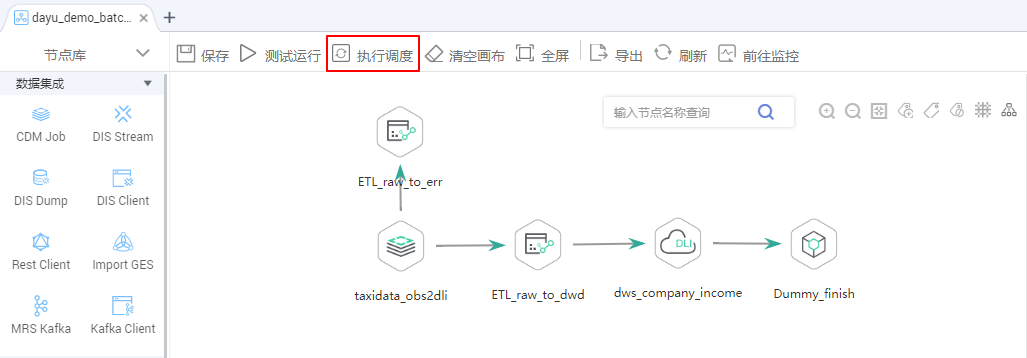

3. 在數據開發中，當作業進行“執行調度”時，系統開始解析血緣關系。


說明

測試運行不會解析血緣。


詳見下圖：作業調度

新建元數據采集任務

如果已創建元數據采集任務，此操作可跳過。

1. 在DataArts Studio控制臺首頁，選擇實例，點擊“進入控制臺”，選擇對應工作空間的“數據目錄”模塊，進入數據目錄頁面。

詳見下圖：選擇數據目錄

2. 請參見任務管理章節新建元數據采集任務。

查看數據血緣關系

1. 在DataArts Studio控制臺首頁，選擇實例，點擊“進入控制臺”，選擇對應工作空間的“數據目錄”模塊，進入數據目錄頁面。

詳見下圖：選擇數據目錄

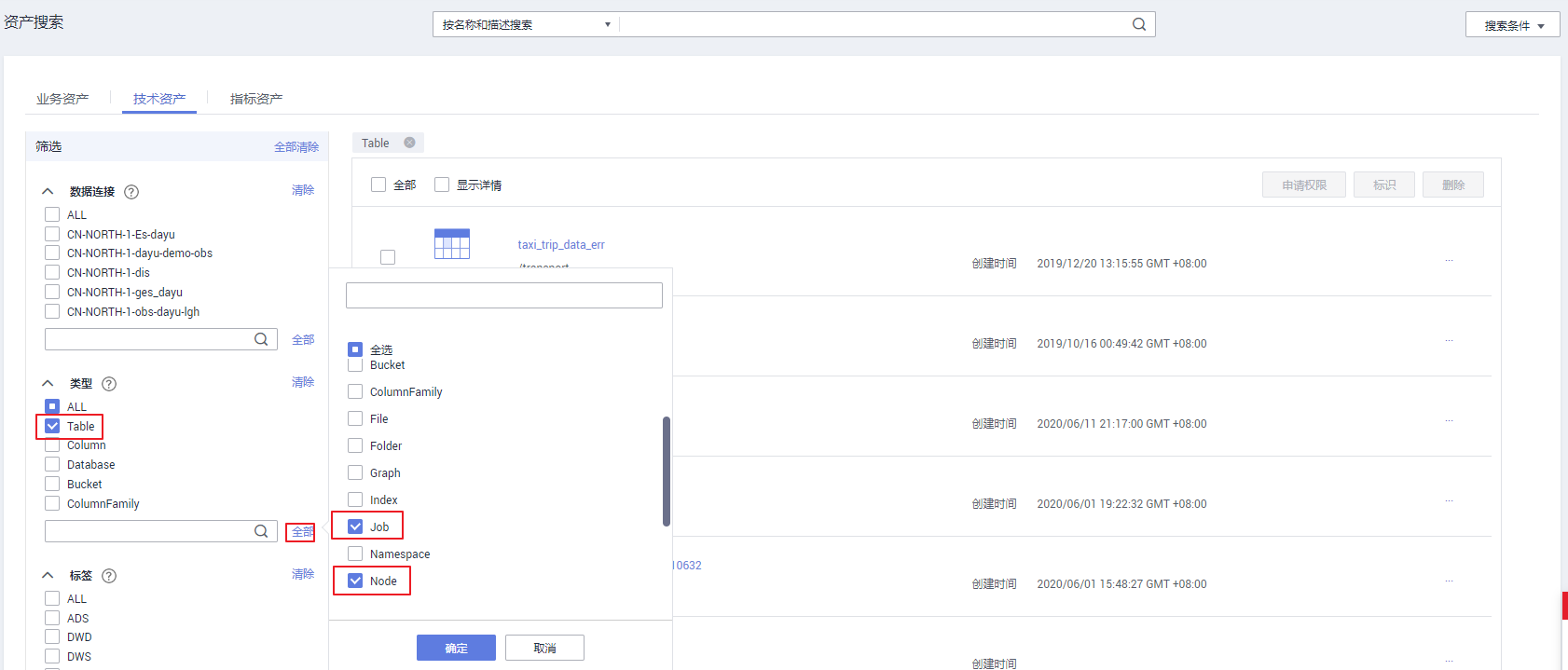

2. 在“數據目錄 > 技術資產”頁面，可以對數據開發的作業、節點、表進行查詢。

在“類型”篩選區域，單擊“全部”按鈕并勾選“Job”、“Node”和“Table”類型，然后單擊“確定”。數據開發中的作業對應于Job類型，節點對應于Node類型，表對應于Table類型。


說明

數據開發中的作業信息不屬于任何一個數據連接，故如果在搜索條件中勾選數據連接，則查詢不到結果。


詳見下圖：選擇類型

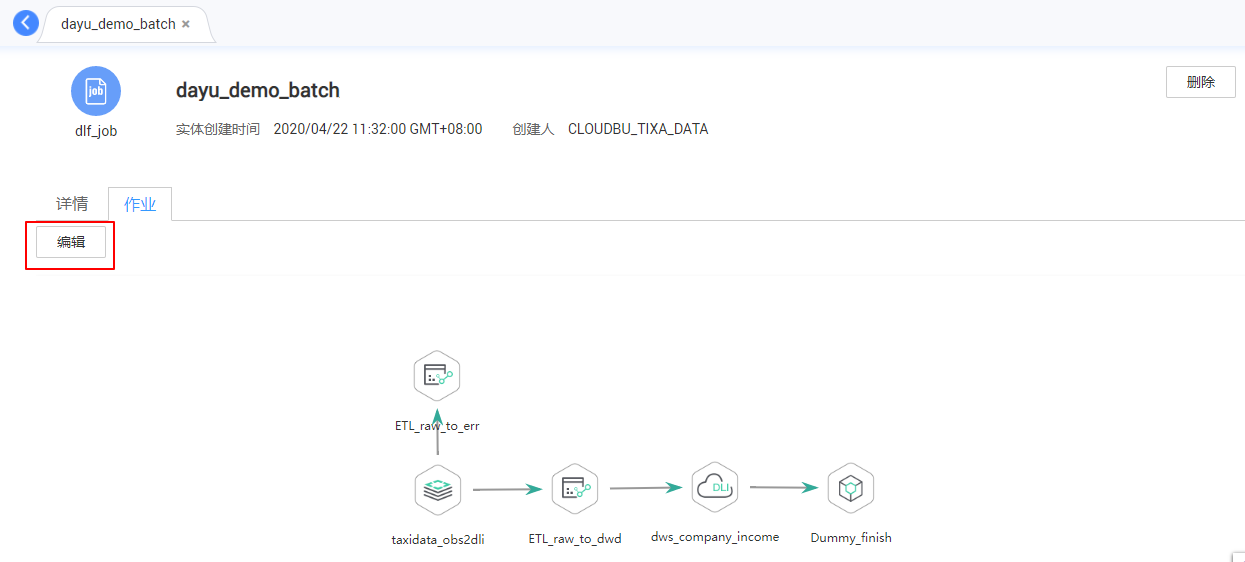

3. 在數據資產搜索結果中，類型名稱末尾帶“_job”的數據資產為作業，單擊某一作業名稱，可以查看該作業的詳情。在作業的詳情頁面進入“作業”頁簽，單擊“編輯”可跳轉到數據開發的作業編輯頁面。

詳見下圖：查看作業

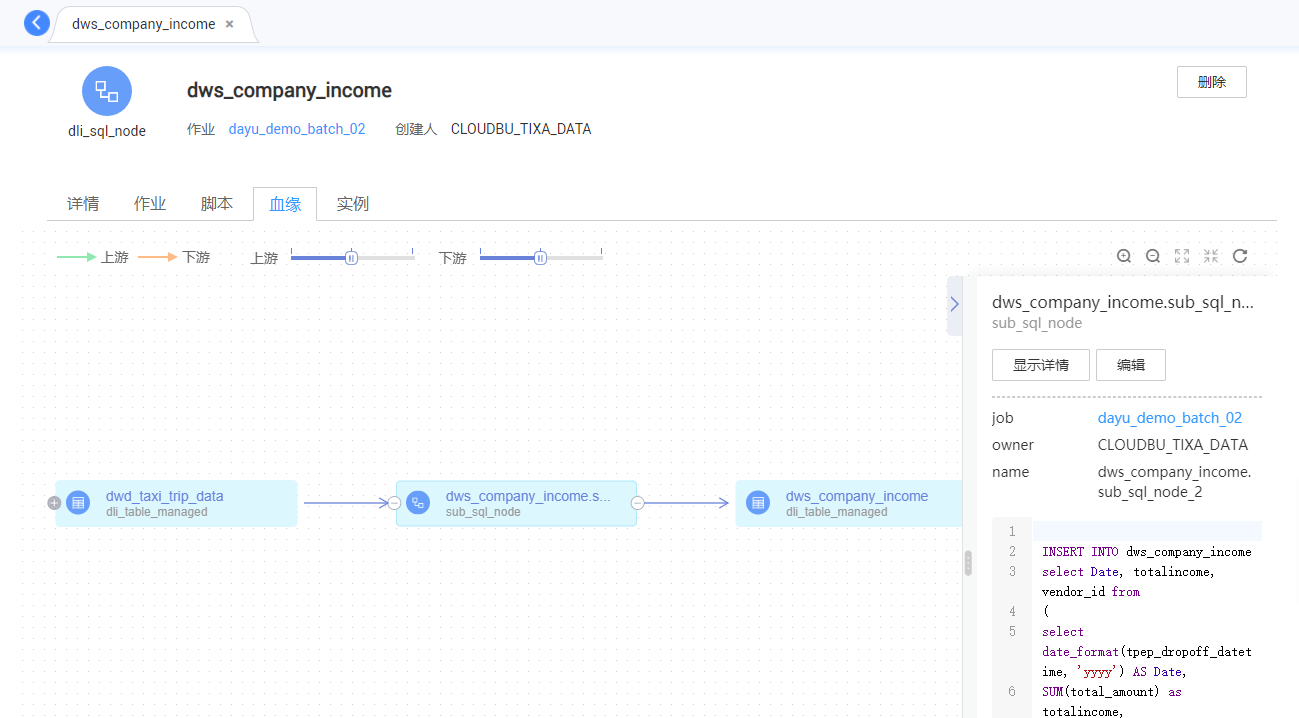

4. 在數據資產搜索結果中，類型名稱末尾帶“_node”的數據資產為節點，單擊某一節點名稱，可以查看節點的詳情。在節點（需是支持血緣的節點類型）詳情頁面，可以查看節點的血緣信息。

• 單擊血緣圖中節點左右兩端“+”、“-”圖標，可以進一步展開查看血緣的上下鏈路。
• 單擊血緣圖中的某一個節點，可以查看該節點的詳情。
• 進入“作業”頁簽，單擊“編輯”可跳轉到數據開發的作業編輯頁面。

詳見下圖：查看節點血緣

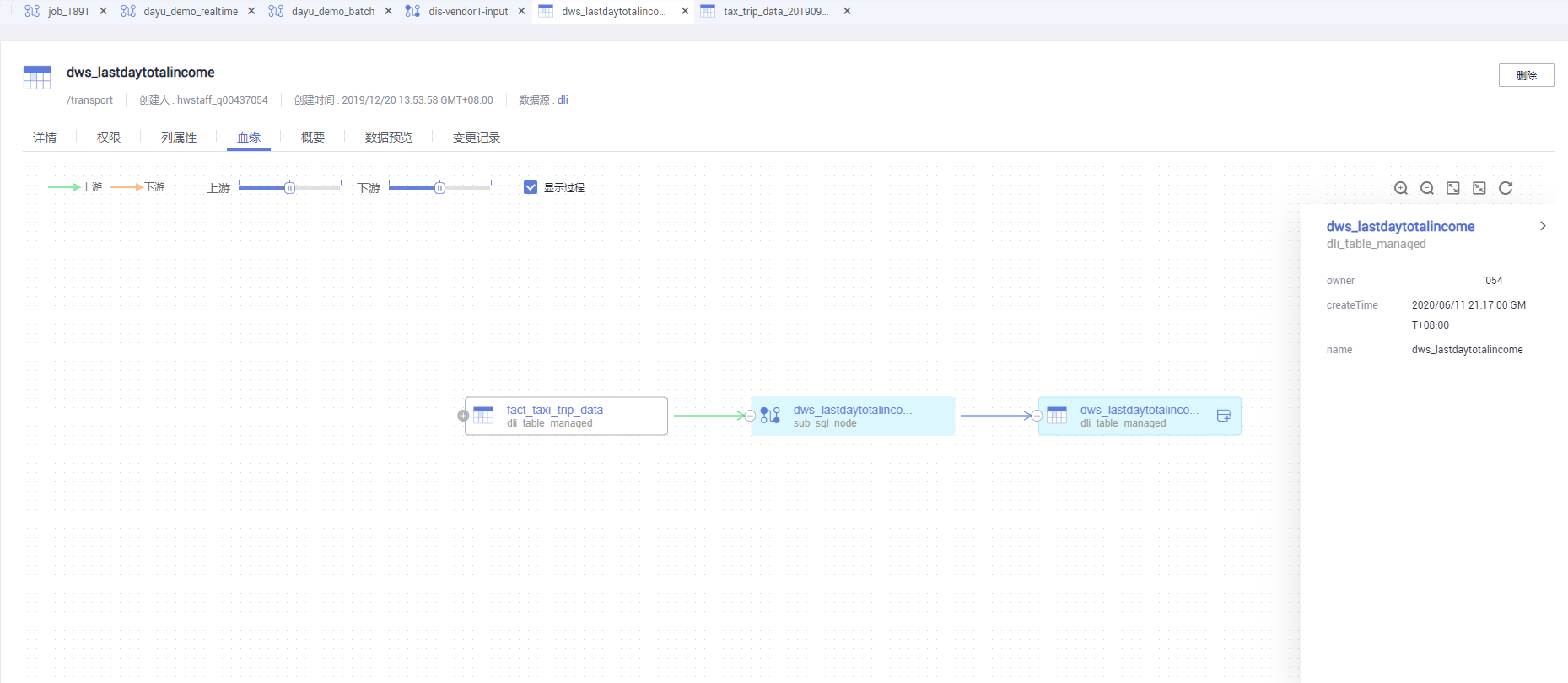

5. 在數據資產搜索結果中，圖標為表格的數據資產為表，單擊某一表名稱，可以查看表的詳情。在詳情頁面，可以查看表的血緣信息。

• 單擊血緣圖中表左右兩端“+”、“-”圖標，可以進一步展開查看血緣的上下鏈路。
• 單擊血緣圖中的某一個表，可以查看該表的詳情。

詳見下圖：查看表血緣
